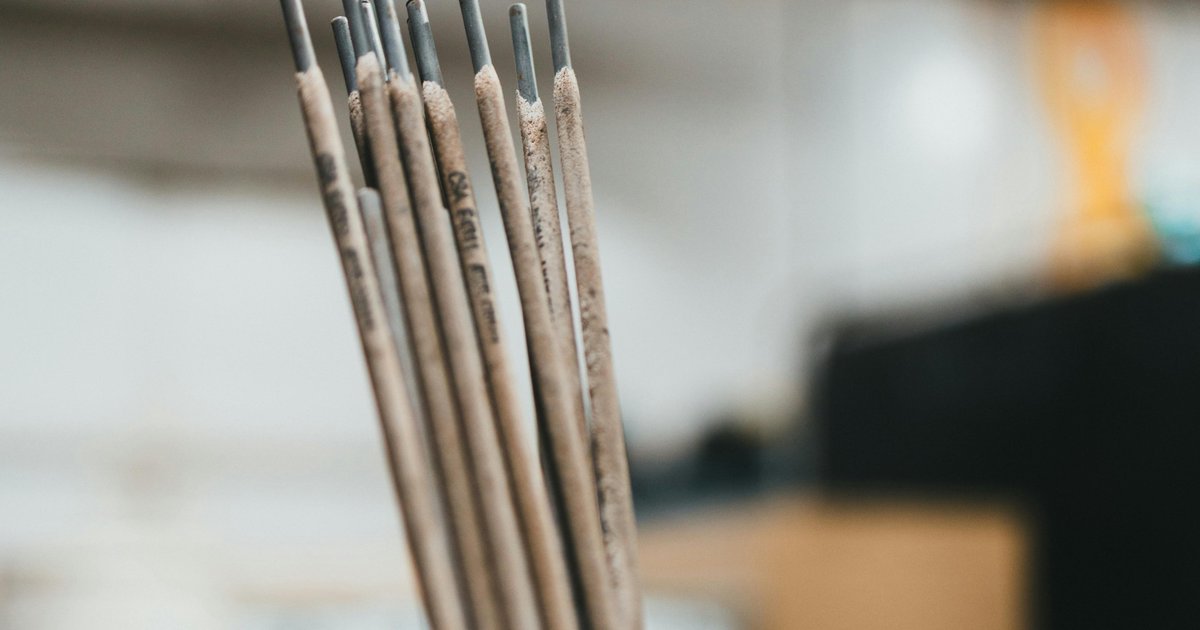

Elektrody zasadowe vs rutylowe – kiedy stosować

Spawanie elektrodą otuloną (MMA) to jedna z najstarszych i nadal powszechnie stosowanych metod łączenia metali. Kluczowym elementem tego procesu jest dobór odpowiedniego rodzaju elektrody. Wśród elektrod otulonych dominują dwa typy: elektrody zasadowe (oznaczane symbolem B od ang. basic) oraz elektrody rutylowe (oznaczane symbolem R). Każdy z tych typów ma inne właściwości chemiczne i mechaniczne, co bezpośrednio przekłada się na jakość spoiny, łatwość spawania i zakres zastosowań. Zrozumienie tych różnic to podstawa pracy każdego spawacza, zarówno początkującego, jak i zaawansowanego.

Czym jest otulina elektrody i dlaczego ma znaczenie?

Otulina elektrody to warstwa materiału pokrywającego rdzeń metaliczny. Jej skład chemiczny wpływa na wiele aspektów procesu spawania: stabilność łuku, właściwości żużla, ochronę jeziorka spawalniczego przed utlenianiem, a także na skład chemiczny i właściwości mechaniczne samej spoiny. To właśnie rodzaj otuliny jest podstawowym kryterium podziału elektrod otulonych.

Otulina pełni kilka kluczowych funkcji:

• Generuje gazy osłonowe chroniące jeziorko spawalnicze przed działaniem atmosfery
• Tworzy żużel pokrywający spoinę i chroniący ją podczas krzepnięcia
• Stabilizuje łuk elektryczny
• Wprowadza do spoiny składniki stopowe poprawiające jej właściwości
• Wpływa na lepkość i zachowanie żużla

Elektrody rutylowe – charakterystyka i właściwości

Elektrody rutylowe zawierają w otulinie głównie dwutlenek tytanu (TiO₂), czyli rutyl, który jest naturalnym minerałem. To właśnie od tej substancji pochodzi ich nazwa. Oprócz rutylu otulina może zawierać krzemiany, węglan wapnia oraz inne składniki poprawiające stabilność łuku.

Zalety elektrod rutylowych

• Łatwa inicjacja łuku – elektrody rutylowe zajarzają się niemal bez wysiłku, co czyni je idealnym wyborem dla początkujących spawaczy
• Stabilny, spokojny łuk – łuk jest łatwy do utrzymania, co ułatwia kontrolę procesu spawania
• Gładka, estetyczna spoina – żużel jest łatwy do usunięcia, a powierzchnia spoiny wyjątkowo czysta i równa
• Spawanie w różnych pozycjach – wiele elektrod rutylowych nadaje się do spawania we wszystkich pozycjach, w tym pionowej i sufitowej
• Mały rozprysk – minimalne straty materiału na rozprysk oznaczają czystsze stanowisko pracy
• Praca na prądzie przemiennym i stałym – elektrody rutylowe współpracują z szerszym zakresem źródeł prądu, co ma znaczenie przy pracy z tańszymi spawarkami

Ograniczenia elektrod rutylowych

• Wyższa zawartość wodoru dyfundującego – otulina rutylowa nie jest w stanie ograniczyć zawartości wilgoci tak skutecznie jak zasadowa, co może prowadzić do pęknięć wodorowych w bardziej wymagających zastosowaniach
• Niższe właściwości plastyczne spoiny – szczególnie udarność w niskich temperaturach jest gorsza niż w przypadku elektrod zasadowych
• Ograniczone zastosowanie przy stalach hartowanych i wysokowytrzymałościowych – ze względu na wyższe ryzyko pęknięć zimnych

Elektrody zasadowe – charakterystyka i właściwości

Elektrody zasadowe (zwane też niskowowodorowymi) zawierają w otulinie głównie węglan wapnia (CaCO₃) i fluorek wapnia (CaF₂). W trakcie spawania węglan wapnia rozkłada się, wydzielając dwutlenek węgla, który chroni jeziorko spawalnicze. Fluorek wapnia sprawia natomiast, że żużel ma odczyn zasadowy, stąd nazwa.

Zalety elektrod zasadowych

• Bardzo niska zawartość wodoru dyfundującego – pod warunkiem odpowiedniego suszenia elektrod, spoina jest niemal wolna od wodoru, co minimalizuje ryzyko pęknięć zimnych
• Doskonałe właściwości mechaniczne spoiny – wysoka udarność, szczególnie w niskich temperaturach, oraz dobra wytrzymałość zmęczeniowa
• Wysoka czystość metalurgiczna spoiny – żużel zasadowy skutecznie usuwa siarkę i fosfor z jeziorka, co poprawia ciągliwość i odporność na pęknięcia gorące
• Zastosowanie do stali wysokowytrzymałościowych i niskostopowych – to elektrody pierwszego wyboru przy spawaniu stali trudnospawających się
• Odporność na pęknięcia gorące i zimne – niska zawartość wodoru i czyste jeziorko spawalnicze znacznie zmniejszają ryzyko wad

Ograniczenia elektrod zasadowych

• Trudniejsze zajarzenie łuku – elektrody zasadowe są bardziej wymagające przy inicjacji łuku i utrzymaniu stabilnego procesu
• Większy rozprysk – łuk jest bardziej dynamiczny, co generuje więcej odprysków
• Mniej estetyczna spoina – powierzchnia spoiny jest chropowata, żużel twardszy i trudniejszy do usunięcia
• Konieczność suszenia przed użyciem – elektrody zasadowe są bardzo wrażliwe na wilgoć. Muszą być przechowywane w suchych warunkach i przed użyciem suszone w piecu w temperaturze 300–400°C przez 1–2 godziny
• Praca wyłącznie na prądzie stałym – większość elektrod zasadowych wymaga spawarki prądu stałego z biegunem dodatnim (DCEP)

Porównanie kluczowych parametrów

Kiedy wybrać elektrody rutylowe?

Elektrody rutylowe sprawdzą się doskonale w następujących sytuacjach:

• Spawanie konstrukcji ze stali niestopowej i niskowęglowej o standardowych wymaganiach wytrzymałościowych
• Prace naprawcze i konserwacyjne, gdzie liczy się szybkość i łatwość wykonania spoiny
• Spawanie cienkościennych elementów, gdzie estetyka spoiny jest istotna
• Praca w warunkach warsztatowych z dostępem do zwykłych spawarek transformatorowych (prąd przemienny)
• Szkolenia i nauka spawania – ze względu na łatwość obsługi
• Spawanie w trudno dostępnych miejscach i różnych pozycjach, gdzie kluczowa jest kontrola nad ciekłym metalem
• Prace, gdzie nie jest wymagana szczególnie wysoka udarność spoiny

Kiedy wybrać elektrody zasadowe?

Elektrody zasadowe to wybór konieczny lub wysoce zalecany w następujących przypadkach:

• Spawanie stali wysokowytrzymałościowych i niskostopowych (np. S355, S460 i wyżej) – ryzyko pęknięć zimnych jest zbyt duże przy elektrodach rutylowych
• Budowa rurociągów, zbiorników ciśnieniowych i instalacji przemysłowych narażonych na wysokie naprężenia
• Spawanie elementów pracujących w niskich temperaturach – np. urządzeń chłodniczych, zbiorników kriogenicznych, stalowych konstrukcji mostowych narażonych na mróz
• Grube przekroje materiału – przy grubościach powyżej 25–30 mm ryzyko pęknięć wodorowych znacząco wzrasta, dlatego zaleca się elektrody niskowoworowe
• Stale o podwyższonej zawartości węgla lub siarki – otulina zasadowa skutecznie odfosforowuje i odsiarkowuje spoinę
• Spawanie krytycznych połączeń konstrukcyjnych w mostach, dźwignicach, maszynach budowlanych i innych odpowiedzialnych obiektach
• Wymagania norm i certyfikacji – wiele specyfikacji technicznych i norm spawalniczych (np. EN ISO 2560) wprost wskazuje na konieczność stosowania elektrod niskowoworowych

Przechowywanie i przygotowanie elektrod do pracy

Bez względu na typ elektrody, właściwe przechowywanie ma ogromne znaczenie dla jakości spawania. Szczególne znaczenie ma to w przypadku elektrod zasadowych:

• Elektrody zasadowe należy przechowywać w suchych pomieszczeniach, w oryginalnych, szczelnie zamkniętych opakowaniach lub w piecach do przechowywania elektrod (temperatura ok. 100–150°C)
• Przed spawaniem elektrody zasadowe muszą zostać osuszone w piecu w temperaturze 300–400°C przez 1–2 godziny
• Po wysuszeniu elektrody zasadowe powinny być przechowywane w podgrzewanych pojemnikach (ok. 100°C) i zużyte w ciągu kilku godzin
• Elektrody rutylowe są mniej wrażliwe na wilgoć, jednak przy długim przechowywaniu w wilgotnych warunkach również warto je osuszyć w temperaturze 100–150°C

Oznaczenia elektrod – jak je odczytywać?

Elektrody otulone są klasyfikowane według normy EN ISO 2560. W oznaczeniu elektrody znajdziemy literę wskazującą typ otuliny:

• R – otulina rutylowa
• RR – otulina gruba rutylowa
• B – otulina zasadowa
• C – otulina celulozowa
• A – otulina kwaśna

Znajomość tych oznaczeń pozwala na szybkie rozpoznanie typu elektrody bez konieczności czytania opisu technicznego.

Podsumowanie

Wybór między elektrodą zasadową a rutylową to decyzja, która powinna wynikać z konkretnych wymagań spawanego złącza, rodzaju materiału i warunków eksploatacji. Elektrody rutylowe to znakomite narzędzie do codziennych prac spawalniczych o standardowych wymaganiach – łatwe w użyciu, dające estetyczne spoiny i kompatybilne z większością spawarek. Elektrody zasadowe natomiast to wybór profesjonalistów pracujących przy odpowiedzialnych konstrukcjach – trudniejsze w obsłudze, ale dające spoiny o wyjątkowych właściwościach mechanicznych i minimalnej zawartości wodoru.

Dobry spawacz powinien znać oba typy elektrod i świadomie dobierać je do aktualnego zadania. Pamiętaj: właściwy dobór materiałów spawalniczych to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa i trwałości spawanych konstrukcji.
