Gwintowanie to jedna z podstawowych operacji w obróbce metalu, a wybór odpowiedniego gwintownika ma kluczowe znaczenie dla jakości gwintu, trwałości narzędzia i efektywności pracy. Na rynku dostępne są dwa główne typy gwintowników: maszynowe i ręczne. Choć na pierwszy rzut oka mogą wyglądać podobnie, różnią się pod względem geometrii, materiału, tolerancji wykonania oraz zastosowania. W tym artykule szczegółowo omówimy te różnice i podpowiemy, kiedy warto sięgnąć po każdy z nich.
Budowa i geometria gwintowników
Aby zrozumieć różnice między gwintownikami maszynowymi a ręcznymi, warto zacząć od podstaw – czyli od ich budowy i geometrii.
Gwintowniki ręczne
Gwintowniki ręczne tradycyjnie dostarczane są w zestawach składających się z dwóch lub trzech narzędzi:
- Gwintownik wstępny (nr 1) – posiada długą, stożkową część nacinającą (8–10 zwojów). Służy do wstępnego formowania gwintu i wymaga najmniejszej siły skrawania.
- Gwintownik pośredni (nr 2) – ma krótszą część stożkową (3–5 zwojów). Pogłębia i koryguje zarys gwintu wykonanego przez gwintownik wstępny.
- Gwintownik wykańczający (nr 3) – posiada minimalną część stożkową (1–2 zwoje) lub jest wykonany jako walcowy. Nadaje gwintowi ostateczny kształt i wymiary.
Dzięki temu rozłożeniu pracy na trzy etapy, gwintowniki ręczne umożliwiają stopniowe nacinanie gwintu przy stosunkowo niewielkim wysiłku fizycznym. Jest to szczególnie ważne podczas pracy w trudno dostępnych miejscach lub przy gwintowaniu w miękkich materiałach, gdzie precyzja i kontrola są kluczowe.
Gwintowniki maszynowe
Gwintowniki maszynowe z kolei są zazwyczaj narzędziami jednostkowymi – wykonują gwint w jednym przejściu. Ich część nacinająca jest odpowiednio profilowana w zależności od zastosowania:
- Z rowkami prostymi – uniwersalne, stosowane do materiałów o krótkim wiórze.
- Z rowkami spiralnymi (z prawym skokiem spirali) – przeznaczone do gwintowania otworów przelotowych, wyprowadzają wióry przed siebie.
- Z rowkami spiralnymi (z lewym skokiem spirali) – stosowane do gwintowania otworów nieprzelotowych, wyprowadzają wióry ku górze.
- Gwintowniki bezwiórowe (do formowania gwintu) – pracują metodą plastycznego odkształcania materiału, bez usuwania materiału w postaci wiórów.
Gwintowniki maszynowe charakteryzują się również precyzyjnie wykonanym uchwytem (trzpieniem), który umożliwia pewne mocowanie w oprawkach maszynowych z kompensacją osiową lub bez niej.
Tolerancje i dokładność wykonania
Jedną z istotnych różnic między gwintownikami maszynowymi a ręcznymi jest klasa tolerancji ich wykonania. Gwintowniki maszynowe produkowane są zazwyczaj w klasach tolerancji H2 i H3 (według normy ISO), co oznacza mniejszy luz boczny gwintu i wyższą dokładność odwzorowania profilu. Dzięki temu gwinty maszynowe charakteryzują się lepszą powtarzalnością wymiarową, co jest kluczowe w produkcji seryjnej.
Gwintowniki ręczne wykonywane są w klasie H1 lub H2, co zapewnia nieco większy luz, ułatwiający gwintowanie ręczne i zmniejszający ryzyko zaklinowania narzędzia.
Materiały i powłoki
Zarówno gwintowniki ręczne, jak i maszynowe mogą być wykonane z różnych materiałów:
- HSS (High Speed Steel) – stal szybkotnąca, klasyczny materiał dla obu typów gwintowników. Dobra odporność na uderzenia, szeroki zakres zastosowań.
- HSS-E (HSS z kobaltiem) – zwiększona twardość i odporność na wysokie temperatury, zalecana do gwintowania stali nierdzewnej i żaroodpornej.
- HSS-PM (proszek metalurgiczny) – lepsza jednorodność struktury, wyższa trwałość narzędzia, stosowane w trudnoobrabialnych materiałach.
- Węglik spiekany (VHM) – stosowany głównie w gwintownikach maszynowych do gwintowania twardych materiałów z dużą prędkością.
Gwintowniki maszynowe znacznie częściej spotykane są z powłokami zwiększającymi trwałość:
- TiN (azotek tytanu) – złocista powłoka, zwiększa twardość powierzchni i zmniejsza tarcie.
- TiCN – wyższa twardość niż TiN, lepsza odporność na ścieranie.
- TiAlN – doskonała odporność na wysokie temperatury, idealna do obróbki na sucho.
- DLC (Diamond-Like Carbon) – stosowana do materiałów nieżelaznych i tworzyw sztucznych.
Prędkości skrawania i parametry pracy
Różnica w parametrach pracy to kolejny istotny aspekt odróżniający oba typy gwintowników.
Gwintowniki ręczne pracują przy bardzo niskich prędkościach – wyłącznie manualnie, co oznacza praktycznie zerową prędkość skrawania w sensie technicznym. Operator sam kontroluje tempo i siłę nacinania gwintu, co daje mu pełną kontrolę nad procesem, ale jest czasochłonne i wymaga odpowiedniego wyczucia.
Gwintowniki maszynowe projektowane są do pracy z konkretnymi prędkościami obrotowymi, uzależnionymi od:
- średnicy gwintu,
- skoku gwintu,
- materiału obrabianego,
- materiału narzędzia i zastosowanej powłoki,
- użytego chłodziwa lub smaru.
Na przykład gwintownik maszynowy M10 HSS do stali konstrukcyjnej pracuje z prędkością obrotową ok. 200–400 obr/min, podczas gdy ten sam gwintownik z powłoką TiAlN do aluminium może pracować nawet z 1000–2000 obr/min.
Zastosowanie gwintowników ręcznych – kiedy warto je wybrać?
Gwintowniki ręczne sprawdzają się najlepiej w następujących sytuacjach:
1. Prace naprawcze i serwisowe

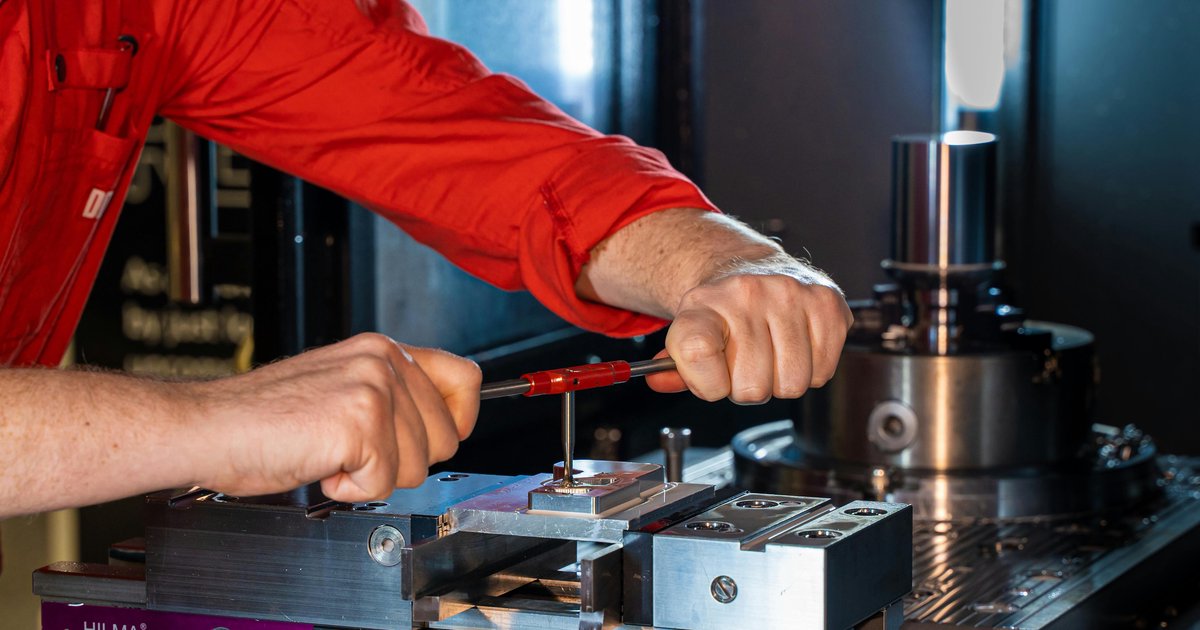

Podczas napraw maszyn, urządzeń lub konstrukcji stalowych często zachodzi konieczność wykonania lub naprawienia gwintu w trudno dostępnym miejscu, gdzie nie można podejść z maszyną. W takich przypadkach gwintownik ręczny z oprawką (pokrętłem) jest niezastąpiony.
2. Gwintowanie jednostkowe lub małoseryjna produkcja
Jeśli potrzebujesz wykonać kilka gwintów sporadycznie, zakup specjalistycznego gwintownika maszynowego i oprzyrządowania do niego nie jest ekonomicznie uzasadniony. Zestaw ręczny jest tańszy i wystarczy do dorywczych zastosowań.
3. Nauka i szkolenia
Gwintowniki ręczne są idealnym narzędziem dydaktycznym – uczeń lub stażysta uczy się odczuwać opór materiału, rozumie zasadę tworzenia gwintu i nabywa umiejętności manualne przydatne w późniejszej pracy z maszynami.
4. Brak dostępu do maszyny
W warunkach polowych, na budowie, przy montażu konstrukcji – wszędzie tam, gdzie nie ma dostępu do wiertarki kolumnowej, tokarki czy centrum obróbczego – ręczne gwintowniki są jedynym rozwiązaniem.
5. Gwintowanie w miękkich materiałach
Aluminium, mosiądz, tworzywa sztuczne – gwintowanie w tych materiałach jest stosunkowo łatwe ręcznie, a ryzyko złamania narzędzia przy zachowaniu ostrożności jest minimalne.
Zastosowanie gwintowników maszynowych – kiedy są niezbędne?
Gwintowniki maszynowe to wybór dla profesjonalnych zakładów produkcyjnych i wszędzie tam, gdzie liczy się wydajność, powtarzalność i jakość:
1. Produkcja seryjna i masowa
W produkcji dziesiątek lub setek detali dziennie, gwintowniki maszynowe pracujące w centrach obróbczych CNC lub wiertarkach ze sterowaniem posuwem są jedynym ekonomicznie uzasadnionym rozwiązaniem. Czas wykonania jednego gwintu jest wielokrotnie krótszy niż przy pracy ręcznej.
2. Gwintowanie w twardych materiałach
Stale nierdzewne, stale żaroodporne, stopy tytanu czy stale hartowane wymagają precyzyjnie dobranych parametrów skrawania, odpowiedniej geometrii narzędzia i chłodzenia. Tylko gwintowniki maszynowe, często z powłokami specjalnymi, dają gwarancję wykonania gwintu bez łamania narzędzia.
3. Wysokie wymagania jakościowe
Gdy gwint musi spełniać ściśle określone tolerancje wymiarowe – np. w przemyśle motoryzacyjnym, lotniczym czy medycznym – gwintowniki maszynowe klasy H2/H3 z certyfikatem jakości są obowiązkowym wyborem.
4. Gwintowanie otworów nieprzelotowych na określoną głębokość
Centra CNC z precyzyjnym sterowaniem głębokości, wraz z gwintownikami maszynowymi z kompensatorem osiowym, pozwalają na gwintowanie na dokładnie określoną głębokość – coś, co przy pracy ręcznej jest znacznie trudniejsze do uzyskania z dużą powtarzalnością.
5. Gwintowanie bezwiórowe
Specjalne gwintowniki maszynowe do formowania gwintu (bez wiórów) są stosowane w materiałach plastycznych jak aluminium czy miedź. Tworzą gwint poprzez plastyczne odkształcenie materiału, co daje trwalsze i dokładniejsze gwinty. Ta metoda jest możliwa wyłącznie maszynowo.
Praktyczne wskazówki przy wyborze gwintownika
Niezależnie od tego, czy wybierasz gwintownik ręczny czy maszynowy, warto pamiętać o kilku zasadach:
- Zawsze sprawdź materiał obrabianego detalu – to podstawa doboru geometrii i materiału narzędzia.
- Stosuj odpowiednie smary i chłodziwa – do stali ogólnego przeznaczenia wystarczy olej do gwintowania, do aluminium polecany jest spirytus izopropylowy lub dedykowane emulsje.
- Nie używaj gwintowników maszynowych ręcznie – geometria ich części skrawającej nie jest przystosowana do pracy ręcznej i łatwo o złamanie narzędzia.
- Regularnie kontroluj stan narzędzia – tępy gwintownik to prosta droga do złamania go w otworze i kosztownego usuwania.
- Dobierz właściwy średnicę otworu wstępnego – zbyt małe wiertło to przeciążenie gwintownika i ryzyko złamania; zbyt duże to niepełny zarys gwintu.
Podsumowanie
Gwintowniki ręczne i maszynowe to narzędzia, które wzajemnie się uzupełniają, a nie zastępują. Ręczne sprawdzą się doskonale w pracach serwisowych, naprawczych, przy gwintowaniu jednostkowym i w trudno dostępnych miejscach. Maszynowe są niezastąpione w produkcji seryjnej, przy trudnoobrabialnych materiałach i wszędzie tam, gdzie wymagana jest wysoka powtarzalność i jakość. Znajomość różnic między nimi i świadomy dobór narzędzia do konkretnego zadania to podstawa efektywnej i bezpiecznej pracy w warsztacie metalowym.
