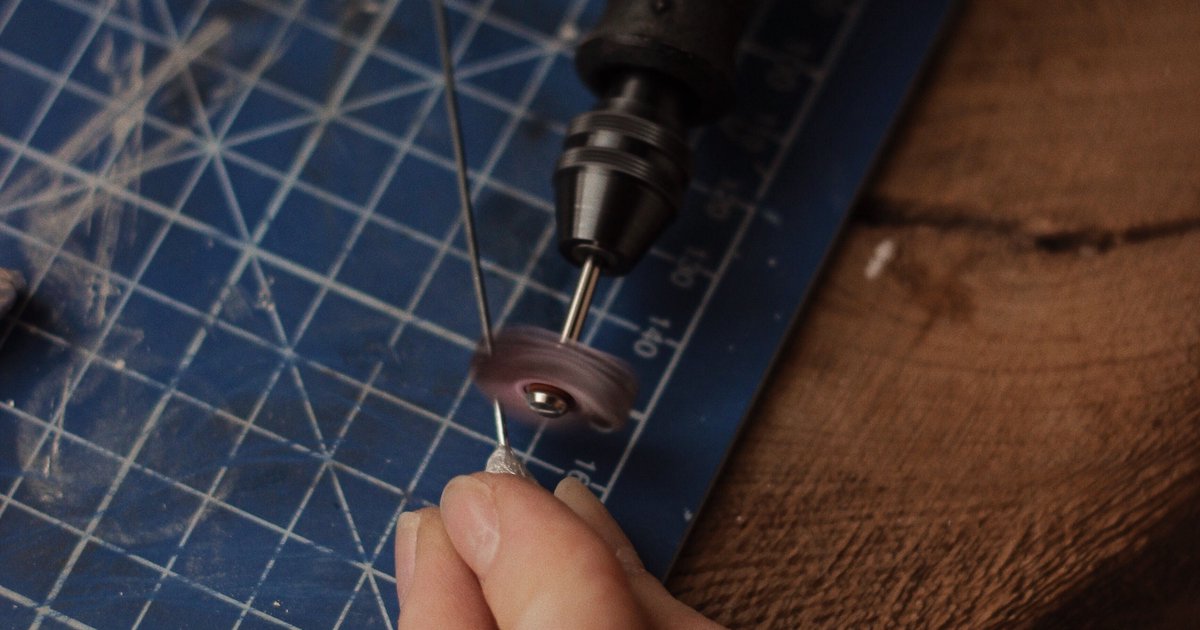

Ściernice trzpieniowe należą do grupy narzędzi ściernych, które wyróżniają się charakterystyczną budową – są osadzone na metalowym trzpieniu, dzięki czemu można je mocować bezpośrednio w uchwytach szlifierek prostych, frezarek lub wiertarek. To właśnie ta cecha sprawia, że idealnie nadają się do obróbki w miejscach, gdzie tradycyjne tarcze szlifierskie czy ściernice płaskie po prostu nie dadzą rady. W niniejszym artykule omówimy szczegółowo ich budowę, rodzaje, typowe zastosowania oraz zasady doboru odpowiedniej ściernicy do konkretnego zadania.
Budowa i zasada działania ściernicy trzpieniowej
Ściernica trzpieniowa składa się z dwóch głównych elementów: korpusu ściernego oraz stalowego trzpienia, który stanowi część mocującą. Korpus wykonany jest z materiału ściernego – najczęściej z elektrokorundu, węglika krzemu, elektrokorundu szlachetnego lub innych syntetycznych materiałów ściernych – spojonych lepiszczem ceramicznym lub żywicznym. Trzpień jest trwale osadzony w korpusie i służy do zamocowania narzędzia w uchwycie obrabiarki.
Zasada działania opiera się na rotacyjnym ruchu narzędzia – szlifierka wprawia ściernicę w ruch obrotowy, a ziarna ścierne wchodzą w kontakt z obrabianą powierzchnią, usuwając materiał przez mikroskrawanie. Efektywność procesu zależy od prędkości obrotowej, siły nacisku, właściwości materiału ściernego oraz twardości obrabianego materiału.
Rodzaje ściernic trzpieniowych
Na rynku dostępna jest szeroka gama ściernic trzpieniowych, różniących się kształtem, materiałem ściernym, spoiwem oraz ziarnistością. Podział ze względu na kształt jest szczególnie istotny, ponieważ decyduje o dostosowaniu narzędzia do geometrii obrabianego elementu.
Podział ze względu na kształt
- Walcowe (cylindryczne) – najczęściej spotykany kształt, stosowany do szlifowania płaskich i cylindrycznych powierzchni wewnętrznych i zewnętrznych. Idealny do otworów i gniazd o regularnym kształcie.
- Kuliste – doskonałe do szlifowania wklęsłych powierzchni, zagłębień, przestrzeni o zaokrąglonych krawędziach. Często wykorzystywane w obróbce matryc i form.
- Stożkowe – przeznaczone do obróbki powierzchni skośnych, sfazowań oraz trudno dostępnych kątów. Ułatwiają pracę w miejscach o ograniczonym dostępie.
- Łukowe (ogivalne) – kształt łączący właściwości walcowych i kulistych, stosowany do obróbki przejść między powierzchniami o różnej geometrii.
- Tarczowe – ściernice o płaskiej lub lekko wyprofilowanej powierzchni roboczej, przydatne do szlifowania płaszczyzn oraz obróbki krawędzi.
- Miseczkowe – stosowane do szlifowania płaskich powierzchni boczną powierzchnią roboczą, często używane w narzędziowniach i warsztatach precyzyjnych.
Podział ze względu na materiał ścierny
- Elektrokorund (Al₂O₃) – najbardziej uniwersalny materiał ścierny, stosowany do obróbki stali niestopowych, stopowych oraz metali żelaznych. Charakteryzuje się dobrą twardością i odpornością na ścieranie.
- Elektrokorund szlachetny (różowy, rubin) – ulepszona wersja elektrokorundu, oferująca wyższą wytrzymałość i mniejszą skłonność do zapychania się. Polecany do precyzyjnej obróbki stali narzędziowych i hartowanych.
- Węglik krzemu (SiC) – twardszy i ostrzejszy niż elektrokorund, idealny do szlifowania materiałów twardych i kruchych: żeliwa, metali nieżelaznych, ceramiki, szkła oraz tworzyw sztucznych.
- Regularny azotek boru (CBN) – superścierniwo o bardzo wysokiej twardości, stosowane do obróbki najtwardszych stali (po hartowaniu), stali szybkotnących oraz stopów trudnoobrabialnych.
- Diament syntetyczny – najtwarsza substancja ścierna, przeznaczona do szlifowania węglika wolframu, ceramiki, szkła oraz innych materiałów o ekstremalnej twardości.
Parametry ściernicy – jak je interpretować?
Na każdej ściernicy trzpieniowej znajdziemy oznaczenie zawierające szereg informacji o jej właściwościach. Umiejętność odczytywania tych oznaczeń jest kluczowa przy doborze właściwego narzędzia.
Ziarnistość
Ziarnistość (granulacja) określa wielkość ziaren ściernych i jest oznaczana liczbowo. Im niższa liczba, tym grubsze ziarna i bardziej agresywna obróbka:
- Ziarna grube (16–46) – usuwanie dużych naddatków materiału, zdzieranie, obróbka zgrubna
- Ziarna średnie (60–100) – obróbka półwykańczająca, usuwanie śladów po poprzedniej obróbce
- Ziarna drobne (120–220) – obróbka wykańczająca, uzyskiwanie gładkiej powierzchni
- Ziarna bardzo drobne (powyżej 240) – precyzyjna obróbka wykańczająca, polerowanie
Twardość ściernicy
Twardość ściernicy to odporność spoiwa na wyrywanie ziaren ściernych. Oznaczana jest literami alfabetu – od A (bardzo miękka) do Z (bardzo twarda). Dobór twardości to jedna z kluczowych decyzji:
- Do twardych materiałów stosuje się miękkie ściernice (ziarna szybciej się zużywają i odsłaniają nowe, ostre ziarna)
- Do miękkich materiałów stosuje się twarde ściernice (ziarna utrzymują się dłużej, ściernica nie traci kształtu zbyt szybko)
Struktura
Struktura (oznaczana cyframi 0–14) opisuje gęstość upakowania ziaren ściernych w objętości ściernicy. Otwarta struktura (wysokie liczby) sprzyja pracy z materiałami miękkimi i lepkimi, ograniczając zapychanie się ściernicy. Zamknięta struktura (niskie liczby) zapewnia większą precyzję i gładkość powierzchni.
Zastosowanie ściernic trzpieniowych
Ściernice trzpieniowe znajdują szerokie zastosowanie w wielu branżach i dziedzinach obróbki metali oraz innych materiałów. Oto najważniejsze obszary ich stosowania:
Przemysł metalowy i narzędziownie
W narzędziowniach i zakładach produkcji narzędzi ściernice trzpieniowe są nieodzownym elementem wyposażenia. Służą do obróbki matryc, form wtryskowych, stempli oraz różnego rodzaju narzędzi skrawających. Precyzyjne szlifowanie wewnętrznych profili, profilowanie krawędzi i wykańczanie powierzchni to typowe zastosowania w tym sektorze.
Spawalnictwo i obróbka spoin
Po spawaniu niezbędne jest usunięcie nadmiaru materiału, wyrównanie spoiny oraz przygotowanie złącza do dalszej obróbki lub malowania. Ściernice trzpieniowe, zwłaszcza walcowe i stożkowe, świetnie sprawdzają się przy szlifowaniu spoin w rurach, profilach zamkniętych oraz w miejscach trudno dostępnych dla szlifierek kątowych.
Odlewnictwo
W odlewniach ściernice trzpieniowe służą do usuwania zadziorów, oczyszczania otworów oraz obróbki wewnętrznych kanałów odlewów. Materiały ścierne dobiera się w zależności od rodzaju odlewanego metalu – do żeliwa często stosuje się ściernice z węglikiem krzemu, natomiast do staliwa – z elektrokorundu.
Przemysł motoryzacyjny
Regeneracja głowic silnikowych, obróbka gniazd zaworowych, oczyszczanie przestrzeni spalania, przywracanie prawidłowych tolerancji w częściach zamiennych – to tylko niektóre z zastosowań ściernic trzpieniowych w branży motoryzacyjnej. Są one niezastąpione w precyzyjnej regeneracji i naprawie elementów silnikowych.
Budownictwo i remonty
Choć ściernice trzpieniowe kojarzą się przede wszystkim z obróbką metali, znajdują również zastosowanie przy pracy z materiałami budowlanymi. Szlifowanie zaprawy w złączach, obróbka betonu w trudno dostępnych miejscach czy przygotowanie powierzchni kamiennej pod fugowanie to przykłady zastosowań poza stricte metalowym sektorem.
Zasady doboru ściernicy trzpieniowej
Prawidłowy dobór ściernicy trzpieniowej to klucz do efektywnej i bezpiecznej pracy. Należy kierować się kilkoma podstawowymi zasadami:
1. Rodzaj obrabianego materiału
To najważniejszy czynnik determinujący wybór materiału ściernego. Stal – elektrokorund, żeliwo i metale nieżelazne – węglik krzemu, najtwardsze stopy i węgliki – CBN lub diament. Nieodpowiedni dobór materiału ściernego skutkuje nie tylko niską efektywnością obróbki, ale może prowadzić do uszkodzenia ściernicy lub obrabianej części.
2. Geometria obrabianego elementu
Kształt ściernicy musi odpowiadać geometrii obrabianej powierzchni. Do otworów walcowych – ściernica walcowa, do wklęsłych powierzchni – kulista, do skosów i faz – stożkowa. Dobieranie kształtu „na siłę" prowadzi do złej jakości obróbki i szybkiego zużycia narzędzia.
3. Wymagana jakość powierzchni
Jeśli zależy nam na gładkiej, wykończonej powierzchni, wybieramy drobną ziarnistość. Do szybkiego usuwania materiału lub pracy zgrubnej wystarczą ziarna grube lub średnie. W wielu przypadkach proces obróbki przebiega etapowo – zaczynamy od grubszego ziarna i kończymy na drobnym.
4. Prędkość obrotowa obrabiarki
Każda ściernica ma określoną maksymalną prędkość obrotową (podaną w obr/min lub m/s). Nigdy nie wolno przekraczać tej wartości – grozi to rozpadem ściernicy i poważnym wypadkiem. Prędkość roboczą należy dobrać tak, aby mieściła się w zakresie zalecanym przez producenta narzędzia.
5. Twardość ściernicy a materiał
Jak wspomniano wcześniej – twarde materiały wymagają miękkich ściernic, a miękkie materiały – twardych. Błędny dobór twardości prowadzi albo do nadmiernego zużycia ściernicy (za miękka do miękkiego materiału), albo do glazurowania (za twarda do twardego materiału), co drastycznie obniża wydajność szlifowania.
Bezpieczeństwo pracy ze ściernicami trzpieniowymi
Praca ze ściernicami trzpieniowymi, jak z każdym narzędziem ściernym, wymaga przestrzegania zasad BHP. Najważniejsze z nich to:
- Zawsze sprawdzaj ściernicę przed użyciem – pęknięcia, odpryski i inne uszkodzenia dyskwalifikują narzędzie
- Nie przekraczaj maksymalnej prędkości obrotowej podanej na ściernicy lub w dokumentacji
- Używaj odpowiednich środków ochrony osobistej: okularów ochronnych lub przyłbicy, rękawic, a w miarę potrzeby ochronników słuchu
- Upewnij się, że trzpień jest prawidłowo i pewnie zamocowany w uchwycie szlifierki
- Wykonuj pracę w sposób kontrolowany – unikaj nadmiernego nacisku, który może doprowadzić do zablokowania i pęknięcia ściernicy
- Nie szlifuj mokrych lub oblodzonych powierzchni, jeśli ściernica nie jest do tego przeznaczona
- Przechowuj ściernice w suchym miejscu, chroniąc je przed uderzeniami i uszkodzeniami mechanicznymi
Podsumowanie
Ściernice trzpieniowe to niezastąpione narzędzia w arsenale każdego spawacza, ślusarza, narzędziowca czy mechanika. Ich prawidłowy dobór – uwzględniający materiał ścierny, kształt, ziarnistość, twardość i strukturę – ma bezpośredni wpływ na jakość, efektywność i bezpieczeństwo wykonywanych prac. Inwestycja w dobrej jakości ściernice trzpieniowe i stosowanie ich zgodnie z przeznaczeniem to gwarancja precyzyjnych efektów i długiej żywotności narzędzi.
