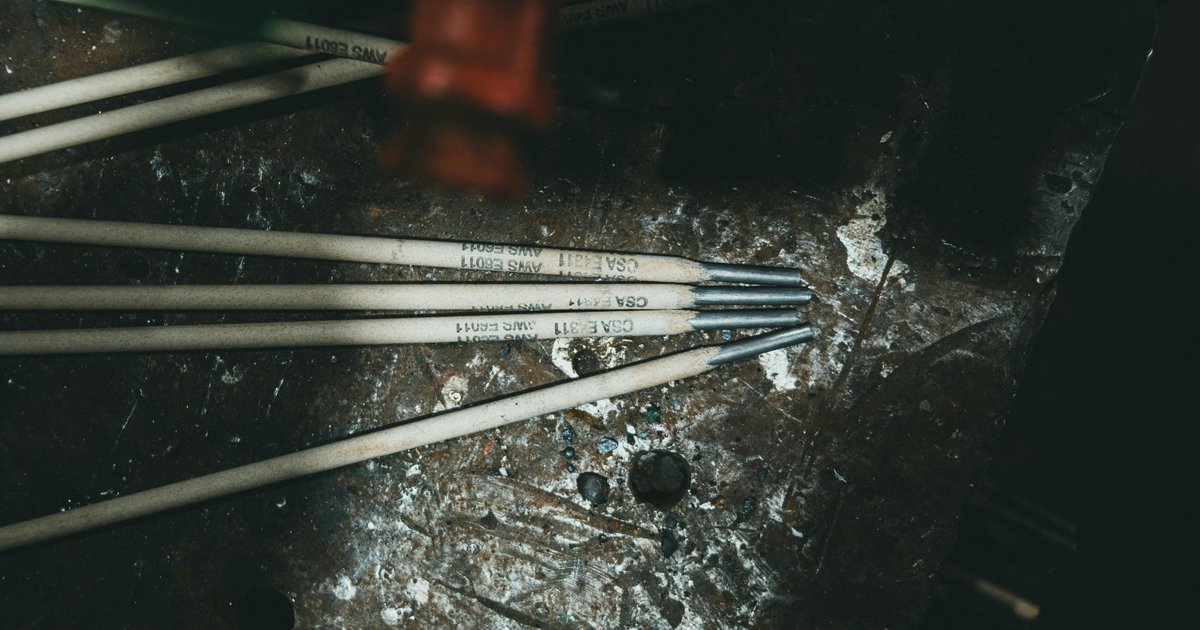

Czym są elektrody spawalnicze?
Elektroda spawalnicza to przewodzący pręt lub drut, który w procesie spawania łukowego pełni podwójną rolę: przewodzi prąd elektryczny niezbędny do podtrzymania łuku spawalniczego oraz – w przypadku elektrod otulinowych – stanowi materiał dodatkowy, który uzupełnia spoinę. To właśnie od wyboru elektrody w dużej mierze zależy, czy uzyskamy spoiny o wymaganej wytrzymałości, plastyczności i odporności na korozję.
Rynek oferuje dziś ogromną różnorodność elektrod spawalniczych. Różnią się one materiałem rdzenia, rodzajem otuliny, średnicą, a także parametrami prądowymi, dla których zostały zaprojektowane. Znajomość tych różnic jest niezbędna zarówno dla początkujących spawaczy, jak i dla doświadczonych profesjonalistów.
Podział elektrod spawalniczych
Elektrody spawalnicze można podzielić według kilku kryteriów. Najważniejszy z praktycznego punktu widzenia jest podział ze względu na rodzaj otuliny oraz przeznaczenie materiałowe.
Elektrody otulone (MMA)
Elektrody otulone, stosowane w metodzie spawania MMA (ręczne spawanie elektrodą otuloną), są najszerzej stosowane w praktyce warsztatowej i przemysłowej. Otulina spełnia kilka kluczowych funkcji:
- chroni jeziorko spawalnicze przed dostępem powietrza (tlen, azot),
- stabilizuje łuk elektryczny,
- wprowadza składniki stopowe do spoiny,
- tworzy żużel zabezpieczający stygnącą spoinę.
Ze względu na skład otuliny wyróżniamy kilka podstawowych typów elektrod otulinowych:
Elektrody zasadowe (B – basic)
Posiadają otulinę na bazie węglanu wapnia i fluorku wapnia. Zapewniają spoinę o bardzo dobrych właściwościach mechanicznych – wysokiej udarności i niskiej zawartości wodoru. Są szczególnie polecane do spawania stali o podwyższonej wytrzymałości, stali grubościennych oraz elementów narażonych na dynamiczne obciążenia. Wymagają jednak suchego przechowywania i przed użyciem często wymagają dosuszenia w piecu w temperaturze 300–400°C.
Elektrody rutylowe (R – rutile)
Zawierają w otulinie tlenek tytanu (rutyl). Są łatwe w obsłudze, zapewniają płynny, stabilny łuk i ładny wygląd spoiny. Doskonale sprawdzają się w spawaniu konstrukcyjnym, w naprawach oraz tam, gdzie liczy się estetyka połączenia. Mogą być stosowane zarówno prądem stałym, jak i zmiennym. To elektrody polecane dla spawaczy z mniejszym doświadczeniem.
Elektrody kwaśne (A – acid)
Otulina na bazie tlenków żelaza i manganu. Dają duże prędkości spawania i łatwe odkuwanie żużla, jednak spoina jest bardziej podatna na pękanie gorące. Stosowane głównie do spawania stali konstrukcyjnych niestopowych w pozycji podolnej i nabocznej.
Elektrody celulozowe (C – cellulosic)
Otulina zawiera celulozę, która podczas spawania intensywnie gazuje, tworząc osłonę gazową. Elektrody te cechują się bardzo głębokim wtopieniem, co czyni je niezastąpionymi przy spawaniu pionowym z góry na dół (np. rurociągów). Wymagają wysokich umiejętności od spawacza.
Elektrody wolframowe (TIG/GTAW)
W metodzie TIG (spawanie wolframowe w osłonie gazów obojętnych) stosuje się elektrody wolframowe, które nie topią się podczas procesu spawania. Ich zadaniem jest wyłącznie podtrzymanie łuku elektrycznego. Materiał dodatkowy, jeśli jest potrzebny, podawany jest osobno w postaci pręta spawalniczego.
Elektrody wolframowe dzielimy ze względu na skład:
- Elektrody czysty wolfram (zielone) – stosowane głównie do spawania aluminium prądem przemiennym (AC).
- Elektrody torowane (czerwone, żółte) – z dodatkiem tlenku toru, doskonałe do spawania stali nierdzewnych, tytanu i niklu prądem stałym (DC).
- Elektrody lantanowane (złote, czarne) – nowoczesna alternatywa dla elektrod torowanych, bezpieczniejsze w użyciu, uniwersalne.
- Elektrody cerowane (szare) – wszechstronne, nadają się do spawania zarówno AC, jak i DC.
Elektrody do spawania MIG/MAG (drut spawalniczy)
W metodach MIG (Metal Inert Gas) i MAG (Metal Active Gas) rolę elektrody pełni ciągły drut spawalniczy podawany automatycznie z szpuli. Drut topnieje w łuku i uzupełnia spoinę. Dobór drutu zależy od spawanego materiału i stosowanego gazu osłonowego.
Oznaczenia elektrod spawalniczych – jak je odczytać?
Każda elektroda spawalnicza posiada oznaczenie zgodne z normą europejską (np. EN ISO 2560 dla elektrod do stali niestopowych). Przykładowe oznaczenie E 46 3 B 42 H5 można odczytać następująco:
- E – elektroda otulona,
- 46 – minimalna wytrzymałość na rozciąganie spoiny (w MPa × 10),
- 3 – udarność w temperaturze –30°C,
- B – rodzaj otuliny (zasadowa),
- 42 – wydajność i rodzaj prądu,
- H5 – zawartość dyfundującego wodoru (max 5 ml/100 g spoiny).
Dokładne zapoznanie się z oznaczeniem pozwala dobrać elektrodę do wymagań technologicznych i warunków pracy spawanego elementu.
Jak dobrać elektrodę do materiału?
Właściwy dobór elektrody to klucz do uzyskania spoiny o wymaganych właściwościach. Poniżej przedstawiamy praktyczne wskazówki dla najczęściej spawanych materiałów.
Stal węglowa i konstrukcyjna
Do spawania stali węglowych niestopowych (np. S235, S355) stosuje się elektrody rutylowe lub zasadowe. Elektrody rutylowe są łatwiejsze w obsłudze i sprawdzają się w pracach ogólnokonstrukcyjnych. Elektrody zasadowe należy wybrać tam, gdzie wymagana jest wyższa udarność spoiny lub gdy spawamy elementy o grubych przekrojach. Typowe oznaczenia: E 6013 (rutylowe), E 7018 (zasadowe).
Stal nierdzewna (austenityczna)
Stal nierdzewna austenityczna (np. 304, 316L) wymaga elektrod dedykowanych, najczęściej z oznaczeniem odpowiadającym składowi chemicznemu spoiny. Do gatunku 304 stosuje się elektrody 308L, do 316L – elektrody 316L. Otulina jest zazwyczaj rutylowo-zasadowa. Ważne jest utrzymanie niskiej temperatury między ściegami (poniżej 150°C), by uniknąć uczulania stali.
Stal nierdzewna ferrytyczna i martenzytyczna
Stale ferrytyczne (np. 430) spawamy elektrodami odpowiadającymi składem gatunkowi stali lub elektrodami austenitycznymi nadstopowymi. Stale martenzytyczne wymagają podgrzewania wstępnego i zastosowania elektrod niskowodorowych.
Żeliwo
Spawanie żeliwa to zadanie wymagające szczególnej uwagi. Stosuje się elektrody niklowe (Ni 99%), niklowo-żelazne (NiFe) lub niklowo-żelazno-manganowe. Elektrody niklowe dają bardziej plastyczną spoinę i są zalecane do napraw w miejscach, gdzie nie jest możliwe podgrzewanie elementu. Elektrody NiFe nadają się do spawania żeliwa sferoidalnego.
Aluminium i jego stopy
Aluminium spawane jest głównie metodą TIG lub MIG. W metodzie TIG stosuje się elektrody wolframowe (czyste lub z cyrkonem) i pręty spawalnicze dopasowane do stopu (np. ER4043 do stopów z krzemem, ER5356 do stopów z magnezem). W metodzie MIG stosuje się drut aluminiowy z odpowiedniego stopu.
Stale trudnospawalne i o podwyższonej wytrzymałości
Do spawania stali o wysokiej wytrzymałości (np. Hardox, Weldox) stosuje się elektrody zasadowe niskowodorowe o wytrzymałości dopasowanej do materiału podstawowego lub nieco niższej (undermatching). Kluczowe jest stosowanie podgrzewania wstępnego oraz kontrola temperatury między ściegami.
Średnica elektrody a grubość materiału
Dobór średnicy elektrody jest równie ważny jak dobór jej typu. Ogólna zasada jest następująca:
- Materiał do 2 mm – elektroda ø 1,6–2,0 mm,
- Materiał 2–4 mm – elektroda ø 2,5 mm,
- Materiał 4–8 mm – elektroda ø 3,2 mm,
- Materiał 8–15 mm – elektroda ø 4,0 mm,
- Materiał powyżej 15 mm – elektroda ø 5,0 mm lub większa.
Stosowanie zbyt grubej elektrody do cienkich materiałów grozi przepaleniem, natomiast zbyt cienka elektroda do grubych materiałów nie zapewni odpowiedniego wtopu i wytrzymałości spoiny.
Przechowywanie i przygotowanie elektrod
Jakość elektrody to nie tylko jej skład, ale również stan, w jakim trafia do spawarki. Elektrody otulinowe, zwłaszcza zasadowe, są bardzo wrażliwe na wilgoć. Zawilgocona elektroda może prowadzić do powstawania porów w spoinie, pęknięć wodorowych i trudności z zajarzeniem łuku.
Podstawowe zasady przechowywania elektrod:
- Przechowuj elektrody w suchym miejscu, najlepiej w oryginalnych, szczelnie zamkniętych pojemnikach.
- Elektrody zasadowe przed użyciem dosuszaj w piecu elektrycznym (300–400°C przez 1–2 godziny).
- Do przenoszenia wysuszonych elektrod używaj termosów spawalniczych (pojemników izotermicznych).
- Elektrody rutylowe są mniej wrażliwe na wilgoć, ale i one powinny być przechowywane w suchych warunkach.
Najczęstsze błędy przy doborze elektrod
Nawet doświadczeni spawacze popełniają błędy związane z doborem materiałów dodatkowych. Oto najczęstsze z nich:
- Stosowanie elektrody „do wszystkiego" – wiele osób wybiera uniwersalną elektrodę rutylową niezależnie od materiału, co może skutkować niską jakością spoiny w wymagających zastosowaniach.
- Ignorowanie oznaczenia materiałowego – spawanie stali nierdzewnej elektrodą do stali węglowej prowadzi do szybkiej korozji spoiny.
- Zawilgocone elektrody zasadowe – jeden z najczęstszych powodów powstawania pęknięć wodorowych w spoinach.
- Zły dobór średnicy – zbyt duża elektroda do cienkiej blachy to przepalenia i brak kontroli nad jeziorkiem.
- Niesprawdzenie wymagań projektowych – w konstrukcjach odpowiedzialnych (mosty, ciśnieniowe, dźwigowe) klasa elektrody musi być zgodna z dokumentacją techniczną lub WPS (Welding Procedure Specification).
Podsumowanie
Elektrody spawalnicze to temat, który zasługuje na poważne traktowanie. Właściwy dobór elektrody – pod kątem rodzaju otuliny, materiału rdzenia, średnicy i parametrów prądowych – ma bezpośredni wpływ na jakość, wytrzymałość i trwałość wykonanej spoiny. Niezależnie od tego, czy spawasz w warsztacie hobbystycznie, czy realizujesz odpowiedzialne konstrukcje przemysłowe, warto poświęcić czas na zapoznanie się z charakterystyką dostępnych elektrod i dobrać je zgodnie z wymaganiami konkretnego zadania. Jeśli masz wątpliwości – zawsze możesz skonsultować się z dostawcą materiałów spawalniczych lub skorzystać z kart technicznych producenta elektrod.
