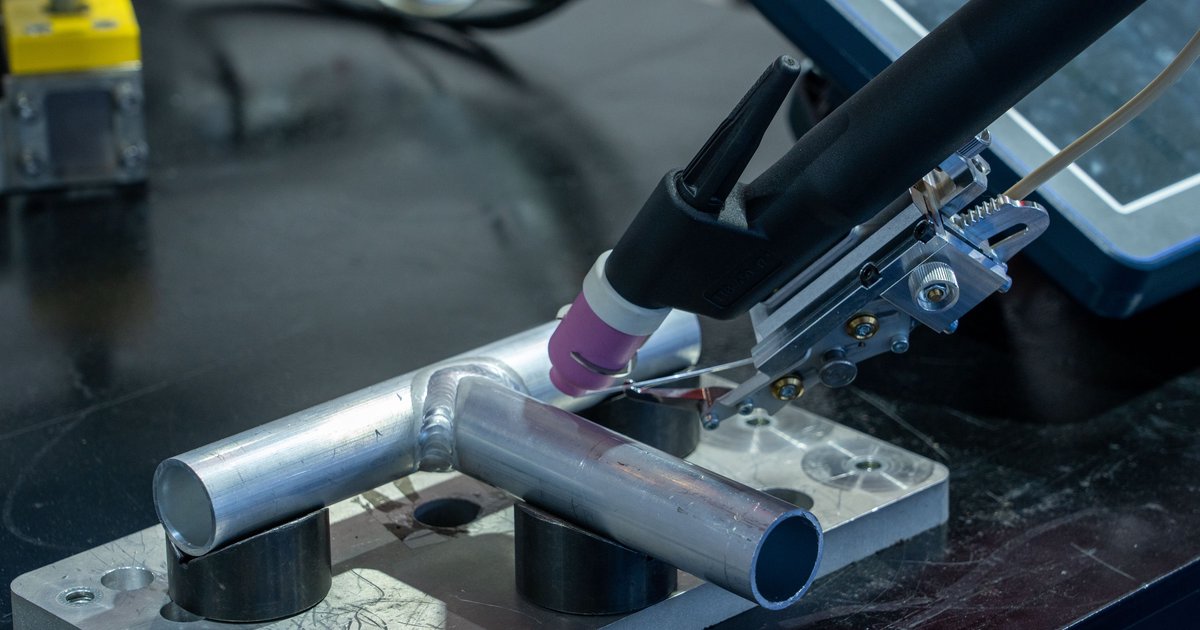

Spawanie TIG (Tungsten Inert Gas), znane również jako GTAW (Gas Tungsten Arc Welding), to metoda spawania łukowego, w której łuk elektryczny zajarzany jest między elektrodą wolframową a spawanym materiałem. Proces jest osłonięty gazem obojętnym – najczęściej argonem – który chroni spoinę przed dostępem tlenu i azotu z atmosfery. Choć nauka tej techniki wymaga czasu i cierpliwości, efekty są naprawdę imponujące: gładkie, estetyczne spoiny o wysokiej wytrzymałości mechanicznej.
Czym różni się TIG od innych metod spawania?
W przeciwieństwie do spawania MIG/MAG, gdzie drut elektrodowy podawany jest automatycznie, w metodzie TIG spawacz samodzielnie dozuje materiał dodatkowy – pręt spawalniczy trzymany w drugiej ręce. Daje to znacznie większą kontrolę nad procesem, ale jednocześnie wymaga lepszej koordynacji ruchowej. Metoda TIG pozwala na spawanie bardzo cienkich blach (nawet poniżej 1 mm), a także materiałów trudnych do spawania innymi metodami, takich jak aluminium, tytan, nierdzewna stal czy miedź.
Niezbędny sprzęt do spawania TIG
Zanim przystąpisz do spawania, upewnij się, że posiadasz kompletne wyposażenie:
- Spawarka TIG – może być to urządzenie DC (prąd stały, do stali, nierdzewki, tytanu) lub AC/DC (do aluminium i magnezu). Nowoczesne spawarki inwertorowe są lekkie i energooszczędne.
- Palnik TIG – z chłodzeniem powietrznym (do ok. 150–200 A) lub wodnym (do wyższych prądów). Najczęściej stosowany palnik to typ WP-17 lub WP-26.
- Elektroda wolframowa – wybór elektrody zależy od spawanego materiału. Do stali stosuje się elektrody z dodatkiem toru (WTh) lub ceru (WCe), do aluminium – elektrody czyste wolframowe (WP) lub cyrkonowe (WZr).
- Gaz osłonowy – najczęściej argon o czystości min. 99,99%. Do niektórych zastosowań stosuje się mieszanki argon-hel.
- Materiał dodatkowy (pręty spawalnicze) – muszą być dobrane do spawanego materiału. Do stali węglowej stosuje się pręty ER70S-2 lub ER70S-6, do nierdzewki ER308L lub ER316L.
- Środki ochrony osobistej – maska spawalnicza z filtrem min. DIN 10–13, rękawice spawalnicze, fartuch skórzany, obuwie ochronne.
Przygotowanie materiału – klucz do dobrej spoiny
Spawanie TIG jest bardzo wrażliwe na czystość powierzchni. Nawet niewielkie zanieczyszczenia mogą prowadzić do porowatości, wtrąceń tlenkowych lub pęknięć spoiny. Przed spawaniem należy:
- Odtłuścić powierzchnię – użyj acetonu lub specjalnego środka czyszczącego i wytrzyj materiał do sucha czystą, niestrząśniętą szmatką.
- Usunąć warstwy tlenków – w przypadku aluminium użyj szczotki ze stali nierdzewnej (przeznaczonej wyłącznie do aluminium). W przypadku stali – szlifierki kątowej lub papieru ściernego.
- Ukosować krawędzie – przy grubszych materiałach (powyżej 3–4 mm) wykonaj ukosowanie pod kątem 30–45° dla uzyskania pełnego przetopu.
- Ustalić szczelinę montażową – przy cienkich blachach spawanie wykonuje się „na styk" lub z minimalną szczeliną.
Przygotowanie elektrody wolframowej
Prawidłowe przygotowanie elektrody wolframowej ma ogromny wpływ na jakość łuku i stabilność procesu. Przy spawaniu prądem stałym (DC) elektrodę ostrzy się na stożek – im ostrzejszy czubek, tym bardziej skupiony łuk i większa precyzja. Szlifowanie należy wykonywać wzdłużnie (nie w poprzek), aby rowki nie powodowały rozpraszania łuku.
Przy spawaniu aluminium prądem przemiennym (AC) elektroda powinna mieć zaokrąglony, kulisty koniec, który tworzy się samoistnie podczas zajarzenia łuku. W tym przypadku stosuje się elektrody wolframowe czyste lub cyrkonowe.
Elektroda powinna wystawać z dyszy gazowej na odległość równą mniej więcej jej średnicy lub nieco więcej. Zbyt duże wysunięcie prowadzi do niestabilności łuku i nadmiernego utleniania elektrody.
Ustawienia parametrów spawania TIG
Właściwe ustawienie parametrów to podstawa sukcesu. Oto najważniejsze z nich:
Natężenie prądu
Dobór prądu zależy głównie od grubości spawanego materiału. Jako ogólna zasada przyjmuje się ok. 1 A na każde 0,025 mm grubości materiału, choć w praktyce wartości te różnią się w zależności od materiału i pozycji spawania. Przykładowe wartości dla stali nierdzewnej:
- Blacha 1 mm – ok. 30–50 A
- Blacha 2 mm – ok. 60–90 A
- Blacha 3 mm – ok. 90–130 A
- Blacha 5 mm – ok. 130–180 A
Przepływ gazu osłonowego
Standardowy przepływ argonu to 6–12 l/min. Zbyt mały przepływ nie zapewnia odpowiedniej ochrony spoiny, zbyt duży powoduje turbulencje i wpycha powietrze do strefy spawania. Do dysz ceramicznych o średnicy 6–8 mm stosuje się przepływ ok. 6–8 l/min, do dysz 10–12 mm – ok. 10–12 l/min.
Średnica elektrody wolframowej
- 1,0 mm – do 75 A (DC)
- 1,6 mm – do 150 A (DC)
- 2,4 mm – do 250 A (DC)
- 3,2 mm – do 350 A (DC)
Funkcje dodatkowe
Nowoczesne spawarki TIG oferują szereg przydatnych funkcji:
- Prąd wstępny (pre-flow) – wyprzedza zajarzenie łuku przepływem gazu, chroniąc elektrodę i materiał.
- Prąd końcowy (downslope/crater fill) – stopniowe zmniejszanie prądu na końcu spoiny zapobiega powstawaniu krateru i pęknięć.
- Pulsowanie prądu (pulse) – zmienność prądu między wartością szczytową a podstawową ułatwia kontrolę jeziorka spawalniczego, zmniejsza odkształcenia i poprawia wygląd spoiny.
- HF start – zajarzenie łuku bez dotykania elektrody do materiału, co eliminuje ryzyko zanieczyszczenia wolframem.
Technika spawania TIG – krok po kroku
Krok 1: Ustawienie pozycji
Palnik trzymaj pod kątem 70–80° do powierzchni spawanego materiału (lekko pochylony w kierunku spawania). Pręt spawalniczy wprowadzaj pod kątem ok. 15–20° od powierzchni, z boku palnika, w kierunku naprzeciwnym do ruchu palnika. Palnik prowadź od lewej do prawej (dla osób praworęcznych).
Krok 2: Zajarzenie łuku
Najlepiej korzystać z funkcji HF start – wystarczy zbliżyć palnik do materiału i nacisnąć pedał lub przycisk na uchwycie. Jeśli spawarka nie ma HF start, można używać metody „touch start" – delikatnie dotknąć elektrody do materiału i szybko unieść. Uwaga: metoda ta może powodować zanieczyszczenie elektrody.
Krok 3: Nagrzewanie jeziorka
Po zajarzeniu łuku poczekaj chwilę, aż materiał się nagrzeje i powstanie jeziorko spawalnicze. Dopiero gdy jeziorko ma odpowiednią wielkość, zacznij podawać pręt.
Krok 4: Podawanie materiału dodatkowego
Wprowadzaj pręt spawalniczy rytmicznie, małymi ruchami „zanurzania", nie dotykając elektrody. Koniec pręta powinien znajdować się w strefie ochrony gazowej przez cały czas – nigdy nie wyciągaj go poza zasięg gazu, bo ulegnie utlenieniu. Tempe ruchu palnika i częstotliwość podawania pręta determinują kształt i szerokość spoiny.
Krok 5: Zakończenie spoiny
Na końcu spoiny nie urywaj łuku nagle. Użyj funkcji downslope lub stopniowo zmniejszaj prąd za pomocą pedału, żeby wypełnić krater spawalniczy. Utrzymuj przepływ gazu przez kilka sekund po wygaszeniu łuku (post-flow), aby schłodzić elektrodę i chronić spoinę.
Najczęstsze błędy w spawaniu TIG i jak ich unikać
1. Porowatość spoiny
Przyczyny: Zanieczyszczone powierzchnie (olej, tłuszcz, farba), zbyt mały przepływ gazu, nieszczelności w układzie gazowym, wilgotny materiał dodatkowy.
Rozwiązanie: Dokładne czyszczenie przed spawaniem, sprawdzenie szczelności przewodów gazowych, przechowywanie prętów w suchym miejscu.
2. Wtrącenia wolframowe
Przyczyny: Dotknięcie elektrodą jeziorka spawalniczego, zbyt wysoki prąd dla danej elektrody, użycie metody dotykowej (touch start).
Rozwiązanie: Utrzymywanie odpowiedniej długości łuku (1–3 mm), stosowanie HF start, właściwy dobór elektrody do natężenia prądu.
3. Niestabilny łuk
Przyczyny: Zanieczyszczona elektroda, nieprawidłowe naostrzenie, zbyt mały lub zbyt duży prąd.
Rozwiązanie: Wymiana lub ponowne naostrzenie elektrody, weryfikacja ustawień prądu.
4. Nadmierne odkształcenia
Przyczyny: Za wysoki prąd, zbyt wolne prowadzenie palnika, brak mocowania materiału.
Rozwiązanie: Obniżenie prądu, zwiększenie prędkości spawania, użycie docisków i podkładek chłodzących, zastosowanie pulsowania.
5. Zły wygląd spoiny (nieregularne łuski)
Przyczyny: Nierytmiczne podawanie pręta, nieregularna prędkość prowadzenia palnika, drżenie rąk.
Rozwiązanie: Ćwiczenie na złomie przed właściwym spawaniem, oparcie dłoni lub nadgarstka o spawany element, stosowanie pulsowania.
6. Brak przetopu (niepełne przetopienie)
Przyczyny: Za mały prąd, za szybkie prowadzenie palnika, zbyt mała szczelina montażowa.
Rozwiązanie: Zwiększenie prądu, zwolnienie tempa spawania, korekta ukosowania krawędzi.
Wskazówki dla początkujących spawaczy TIG
Opanowanie techniki TIG to kwestia systematycznych ćwiczeń. Oto kilka praktycznych rad, które przyspieszą naukę:
- Zacznij od ćwiczenia ruchów bez zajarzania łuku – sam ruch palnika i podawanie pręta powinny stać się odruchem.
- Ćwicz na stali węglowej przed przejściem do bardziej wymagających materiałów.
- Używaj pedału nożnego do regulacji prądu – daje znacznie większą kontrolę niż stały prąd.
- Obserwuj jeziorko spawalnicze, nie elektrodę – to tam dzieje się cała akcja.
- Rób regularne przerwy – zmęczenie rąk i oczu znacząco wpływa na jakość spawania.
- Analizuj każdą spoinę – wygląd lica i grani mówi wiele o błędach parametrów.
Podsumowanie
Spawanie TIG to technika, która łączy precyzję z estetyką – dobrze wykonana spoina TIG nie wymaga szlifowania i jest znakiem rozpoznawczym profesjonalismu. Kluczem do sukcesu jest staranne przygotowanie materiału, właściwy dobór parametrów oraz regularna praktyka. Choć na początku nauka może wydawać się trudna, z czasem każdy ruch staje się intuicyjny, a satysfakcja z wykonanej pracy – bezcenna. Nie bój się błędów – każda nieudana spoina to cenna lekcja na drodze do mistrzostwa.
