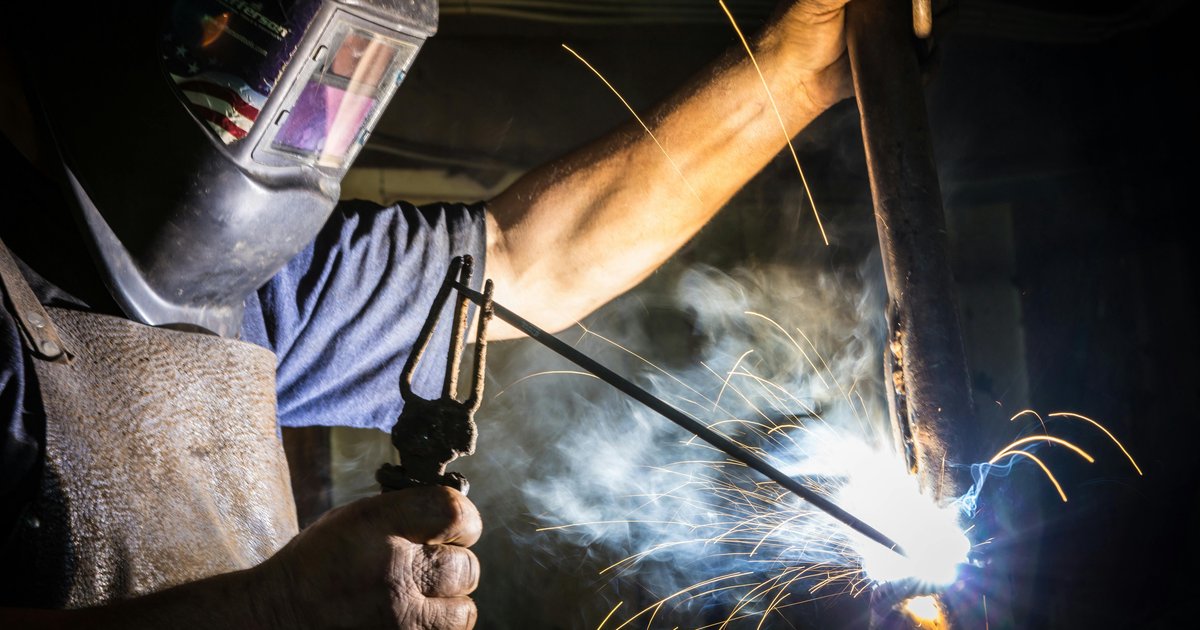

Spawanie elektrodą otuloną, znane jako metoda MMA (Manual Metal Arc) lub w Polsce często określane jako spawanie łukowe, to jedna z najstarszych i najbardziej uniwersalnych technik łączenia metali. Mimo że nowoczesne metody spawania zyskują coraz większą popularność, MMA wciąż pozostaje niezastąpiona w warunkach polowych, remontowych oraz wszędzie tam, gdzie wymagana jest duża elastyczność pracy. Kluczem do sukcesu jest jednak prawidłowy dobór parametrów – przede wszystkim natężenia prądu spawania oraz rodzaju elektrody.
Czym jest metoda MMA i dlaczego parametry mają tak duże znaczenie?
Spawanie MMA polega na topieniu elektrody otulowanej łukiem elektrycznym jarzącym się między elektrodą a spawanym materiałem. Otulina elektrody spełnia kilka funkcji jednocześnie: stabilizuje łuk, chroni jeziorko spawalnicze przed działaniem atmosfery, dostarcza pierwiastki stopowe oraz tworzy żużel, który izoluje stygnącą spoinę. Wszystkie te procesy są ściśle powiązane z dobranymi parametrami spawania.
Nieprawidłowo dobrany prąd spawania to jedna z najczęstszych przyczyn wad spoin. Zbyt niski prąd powoduje niestabilność łuku, brak wtopienia i przyklejenie elektrody do materiału. Z kolei zbyt wysoki prąd prowadzi do przepalenia materiału, nadmiernego rozprysków i pogorszenia właściwości mechanicznych spoiny. Właściwy dobór parametrów przekłada się bezpośrednio na jakość połączenia, wydajność pracy i bezpieczeństwo całego procesu.
Rodzaje elektrod otulonych – co wybrać do danego materiału?
Na rynku dostępne są dziesiątki rodzajów elektrod otulonych, a ich dobór powinien być uzależniony przede wszystkim od rodzaju spawanego materiału, wymaganej jakości spoiny oraz pozycji spawania.
Elektrody rutylowe (R, RC, RA, RB)
Elektrody z otuliną rutylową są najpopularniejsze wśród spawaczy amatorów i rzemieślników. Charakteryzują się łatwością zajarzenia łuku, spokojnym topieniem i estetycznym wyglądem spoiny. Są przeznaczone głównie do spawania stali niestopowych i niskostopowych. Wadą tych elektrod jest stosunkowo niska odporność na pękanie na zimno, dlatego nie nadają się do spawania elementów o dużej odpowiedzialności. Typowe oznaczenia to np. ER 146, Omnia 46.
Elektrody zasadowe (B)
Elektrody z otuliną zasadową (bazyczną) zapewniają spoiny o najwyższych właściwościach mechanicznych – charakteryzują się wysoką udarności nawet w niskich temperaturach oraz małą skłonnością do pękania. Są zalecane do spawania stali o podwyższonej wytrzymałości, elementów konstrukcyjnych i w przypadkach wymagających certyfikatów. Ich wadą jest konieczność suszenia przed użyciem (zwykle w temperaturze 300–350°C przez 1–2 godziny) oraz nieco trudniejsze zajarzenie łuku. Popularne oznaczenia: OK 48.00, Baso 60.
Elektrody celulozowe (C)
Elektrody celulozowe generują bardzo głęboki wtop i intensywny łuk. Są stosowane przede wszystkim do spawania w pozycjach przymusowych, rurociągów oraz w sytuacjach, gdy wymagane jest spawanie z wyciekiem (spaw graniowy). Ze względu na bardzo energetyczny łuk wymagają dobrego doświadczenia od spawacza.
Elektrody kwasowe (A)
Elektrody kwasowe charakteryzują się płynnym jeziorem spawalniczym, co ułatwia spawanie w pozycji podolnej, lecz utrudnia spawanie w innych pozycjach. Produkują mało odporną na obciążenia dynamiczne spoinę, dlatego stosuje się je głównie w mniej odpowiedzialnych zastosowaniach.
Elektrody do stali nierdzewnych i kwasoodpornych
Do spawania stali austenitycznych (np. 304, 316) stosuje się elektrody ze specjalnym rdzeniem stopowym odpowiadającym składowi spawanego materiału. Oznaczenia elektrod do stali nierdzewnych zgodne z EN ISO 3581 zawierają symbole takie jak 308L, 316L, 309L. Ważne jest dopasowanie składu elektrody do gatunku stali, aby uniknąć problemów z korozją i pęknięciami gorącymi.
Elektrody do żeliwa
Spawanie żeliwa to wyzwanie ze względu na jego kruchość i skłonność do pękania podczas szybkiego schładzania. Do spawania żeliwa szarego stosuje się elektrody niklowe (ENi-CI) lub żelazowo-niklowe (ENiFe-CI). Kluczowe jest tutaj powolne nagrzewanie i studzenie materiału oraz spawanie krótkimi odcinkami z przekuciem spoin.
Jak dobrać natężenie prądu spawania?
Natężenie prądu spawania to parametr, który w największym stopniu wpływa na jakość spoiny. Jego wartość zależy od kilku czynników:
- Średnica elektrody – to ona jest podstawą doboru prądu
- Grubość spawanego materiału
- Pozycja spawania
- Rodzaj materiału
- Rodzaj otuliny elektrody
Orientacyjna tabela doboru prądu do średnicy elektrody
| Średnica elektrody (mm) | Prąd spawania – elektrody rutylowe (A) | Prąd spawania – elektrody zasadowe (A) |
|---|---|---|
| 2,0 | 40–65 | 40–60 |
| 2,5 | 60–90 | 55–80 |
| 3,2 | 90–130 | 85–120 |
| 4,0 | 130–170 | 120–160 |
| 5,0 | 170–230 | 160–210 |
Wartości te są orientacyjne. Producenci elektrod podają na opakowaniu zalecany zakres prądu spawania i warto się do tych danych stosować. Rzeczywisty prąd dobieramy w trakcie pracy, korygując go na podstawie obserwacji łuku i spoiny.
Wpływ grubości materiału na dobór elektrody i prądu
Grubość spawanego materiału determinuje przede wszystkim wybór średnicy elektrody. Ogólna zasada jest następująca: im cieńszy materiał, tym mniejsza elektroda i niższy prąd. Przy spawaniu blach o grubości 1,5–2 mm stosuje się elektrody φ 2,0 mm lub 2,5 mm z niskim prądem. Dla blach grubości 3–4 mm odpowiednia będzie elektroda φ 3,2 mm. Materiały grubsze niż 6 mm spawamy elektrodami φ 4,0 mm lub 5,0 mm, często wieloprzebiegowo.
Ważna zasada: elektroda nie powinna być grubsza niż spawany materiał. Dotyczy to szczególnie cienkich blach, gdzie ryzyko przepalenia jest wysokie. W takich przypadkach warto rozważyć też zmianę metody spawania na MIG/MAG lub TIG, które lepiej sprawdzają się przy cienkich elementach.
Wpływ pozycji spawania na dobór parametrów
Pozycja spawania znacząco wpływa na zachowanie jeziorka spawalniczego i wymagany prąd:
- Pozycja podolna (PA) – umożliwia stosowanie maksymalnych wartości prądu z danego zakresu; jeziorko jest ustabilizowane siłą grawitacji
- Pozycja naboczna (PB, PC) – prąd należy zmniejszyć o 10–15% względem pozycji podolnej, aby jeziorko nie spływało
- Pozycja pionowa (PF – ku górze, PG – ku dołowi) – wymaga redukcji prądu o 15–25%; technika drgań (weaving) pomaga kontrolować jeziorko
- Pozycja pułapowa (PE) – najtrudniejsza technicznie; prąd redukujemy o 20–30%, a elektrody dobieramy do spawania w pozycjach przymusowych
W pozycjach innych niż podolna warto rozważyć zastosowanie elektrod celulozowych lub specjalnych elektrod do spawania w pozycjach przymusowych – ich otulina zapewnia szybsze krzepnięcie żużla, co zapobiega spływaniu jeziorka.
Biegunowość prądu – DC+ czy DC-?
Spawarki MMA mogą pracować na prądzie przemiennym (AC) lub stałym (DC). Przy prądzie stałym istotna jest biegunowość podłączenia elektrody:
- DC+ (elektroda na biegunie dodatnim, DCEP) – więcej ciepła oddawane w elektrodę, głębszy wtop, stosowane przy elektrodach zasadowych i celulozowych
- DC- (elektroda na biegunie ujemnym, DCEN) – mniej ciepła w elektrodzie, mniejsze wtopienie, stosowane przy spawaniu cienkich materiałów i elektrodach rutylowych na cienkie blachy
- AC (prąd zmienny) – uniwersalny, stosowany powszechnie z elektrodami rutylowymi i kwasowymi
Informacja o zalecanej biegunowości jest zawsze podana przez producenta na opakowaniu elektrod. Należy się do niej stosować, aby uniknąć problemów z jakością spoiny.
Napięcie łuku i prędkość spawania
Napięcie łuku w metodzie MMA jest ściśle powiązane z długością łuku utrzymywaną przez spawacza. Prawidłowa długość łuku powinna wynosić mniej więcej tyle, ile wynosi średnica rdzenia elektrody. Zbyt długi łuk powoduje niestabilność procesu, zwiększone rozpryski i porowatość spoiny. Zbyt krótki łuk grozi przyklejeniem elektrody.
Prędkość spawania wpływa na szerokość i wysokość grani spoiny. Zbyt duża prędkość daje spoinę wąską i wypukłą z ryzykiem braku wtopienia, zbyt mała – spoinę szeroką, płaską z możliwością przepalenia. Optymalna prędkość sprawia, że jeziorko spawalnicze ma stabilny kształt elipsy, a spoina jest równomiernie szeroka.
Najczęstsze błędy przy doborze parametrów MMA
- Zbyt wysoki prąd – przepalenie materiału, duże rozpryski, szeroka i płaska spoina
- Zbyt niski prąd – trudne zajarzenie łuku, brak wtopienia, grudkowata spoina
- Zły dobór elektrody do materiału – spoina krucha, podatna na korozję lub pękanie
- Wilgotne elektrody zasadowe – porowatość spoiny, pęknięcia wodorowe
- Zbyt długi łuk – utlenianie jeziorka, porowatość, niestabilność procesu
- Niedopasowanie biegunowości – problemy z zająrzeniem, zła jakość spoiny
Praktyczne wskazówki dla spawaczy
Przed przystąpieniem do spawania warto wykonać kilka próbnych ściegów na kawałku blachy o podobnej grubości jak spawany element. Pozwala to ocenić zachowanie łuku, wygląd jeziorka i korektę prądu bez ryzyka popsucia właściwego elementu. Przy zmianie grubości materiału lub pozycji spawania zawsze wróćmy do podstaw i sprawdźmy, czy nasze ustawienia są nadal odpowiednie.
Pamiętajmy też o odpowiednim przygotowaniu złącza – zanieczyszczona, zardzewiała lub zamalowana powierzchnia negatywnie wpływa na jakość spoiny nawet przy idealnie dobranych parametrach. Wyczyszczenie krawędzi kątem szlifierskim lub szczotką drucianą to inwestycja, która się zawsze zwraca.
Podsumowanie
Dobór parametrów spawania metodą MMA to umiejętność, która łączy wiedzę techniczną z praktycznym doświadczeniem. Właściwy prąd spawania, odpowiednia elektroda dopasowana do materiału oraz świadomość wpływu pozycji i biegunowości na proces spawania to fundamenty, na których opiera się jakość każdego połączenia. Tabele orientacyjne i zalecenia producentów to doskonały punkt startowy, ale ostateczne ustawienia zawsze weryfikujemy w praktyce – obserwując łuk, jeziorko i gotową spoinę. Regularne doskonalenie wiedzy i techniki to droga do spawania na najwyższym poziomie.
