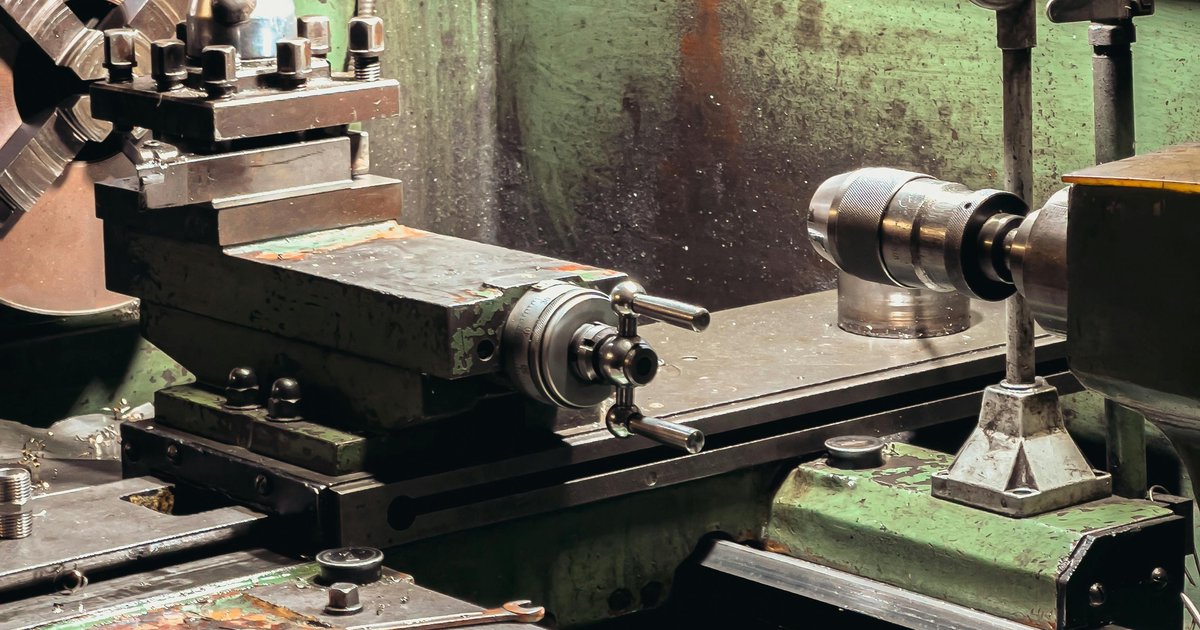

Obróbka Aluminium na Tokarce: Parametry i Dobór Narzędzi
Aluminium to jeden z najpopularniejszych materiałów obrabianych na tokarkach – zarówno w przemyśle lotniczym, motoryzacyjnym, jak i w warsztatach rzemieślniczych. Jego niska gęstość, dobra przewodność cieplna oraz relatywnie łatwa obrabialność sprawiają, że jest chętnie wybierane przez konstruktorów i technologów. Jednak mimo pozornej prostoty, toczenie aluminium rządzi się własnymi prawami, a błędy w doborze parametrów lub narzędzi mogą skutkować słabą jakością powierzchni, przyklejaniem wiórów do ostrza czy nawet uszkodzeniem przedmiotu obrabianego.
Właściwości Aluminium a Jego Obrabialność
Zanim przejdziemy do konkretnych parametrów, warto zrozumieć, czym aluminium różni się od stali pod względem obróbki skrawaniem:
- Niska twardość – aluminium jest znacznie miększe od stali, co pozwala na stosowanie wysokich prędkości skrawania.
- Duża plastyczność – materiał łatwo się odkształca, co sprzyja powstawaniu narostów na krawędzi skrawającej (BUE – Built-Up Edge).
- Dobra przewodność cieplna – ciepło odprowadzane jest efektywnie, co zmniejsza ryzyko przegrzania narzędzia.
- Niska temperatura topnienia – ok. 660°C, co oznacza, że przy nieodpowiednich parametrach materiał może się przyklejać do ostrza.
- Różne stopy aluminium – stopień obrabialności zależy od konkretnego stopu (np. 6061, 7075, 2024), zawartości krzemu, miedzi czy cynku.
Stopy aluminium z wyższą zawartością krzemu (np. seria 4xxx) są bardziej ścierne i wymagają twardszych narzędzi. Natomiast stopy serii 6061-T6 czy 7075-T6 są uznawane za bardzo dobrze obrabialne.
Dobór Narzędzi do Toczenia Aluminium
Materiał narzędzia
Wybór materiału narzędziowego ma kluczowe znaczenie dla jakości obróbki:
- Węglik spiekany (HM/Carbide) – najczęściej stosowany do aluminium. Zaleca się płytki z powłoką PVD (np. TiAlN lub AlTiN) lub niepowlekane płytki z grupy K (np. K10, K20). Niepowlekane płytki polerowane zapobiegają przyklejaniu aluminium.
- Polikrystaliczny diament (PCD) – idealne rozwiązanie do wykańczania aluminium. Zapewnia wyjątkowo gładką powierzchnię i bardzo długą żywotność narzędzia. Stosowany głównie w produkcji seryjnej.
- Szybkotnąca stal narzędziowa (HSS) – dopuszczalna przy małych prędkościach i w warsztatach amatorskich, jednak wyraźnie gorsza od węglika spiekanego pod względem wydajności.
Geometria płytki skrawającej
Geometria ostrza ma ogromny wpływ na jakość toczenia aluminium. Najważniejsze cechy:
- Duży kąt natarcia (rake angle) – zalecany kąt natarcia wynosi od +10° do +20°. Pozwala to na lekkie cięcie i zmniejsza siły skrawania.
- Ostry narożnik – płytki z małym promieniem naroża (np. r = 0,2–0,4 mm) dają lepsze wykończenie powierzchni przy delikatnych przejściach.
- Łamacz wiórów – do aluminium stosuje się łamacze dedykowane dla materiałów nieżelaznych (np. oznaczenia: AL, MF, MR). Zapewniają kontrolowane łamanie wiórów i zapobiegają ich nawijaniu na wrzeciono.
- Wypolerowana powierzchnia natarcia – polerowane lub brązowane powierzchnie czołowe płytek znacznie redukują tendencję aluminium do przyklejania się do ostrza.
Oprawki i mocowanie
Sztywność układu narzędzie-uchwyt-tokarka ma bezpośredni wpływ na wibracje i jakość obróbki. Zaleca się:
- Stosowanie jak najkrótszych wysięgów narzędzia (maks. 3–4-krotna średnica oprawki).
- Używanie oprawek z twardymi wkładkami lub oprawek z tłumieniem drgań przy długich wysięgach.
- Sprawdzanie bicia wrzeciona i stanu łożysk tokarki przed precyzyjną obróbką.
Parametry Skrawania dla Aluminium
Prędkość skrawania (Vc)
Aluminium pozwala na stosowanie bardzo wysokich prędkości skrawania – to jedna z jego największych zalet w obróbce. Orientacyjne wartości:
- Toczenie zgrubne (węglik spiekany): Vc = 300–600 m/min
- Toczenie wykańczające (węglik spiekany): Vc = 600–1000 m/min
- Toczenie z narzędziami PCD: Vc = 1000–3000 m/min
- Narzędzia HSS: Vc = 60–150 m/min
Wyższe prędkości skrawania zmniejszają ryzyko narastania krawędzi i poprawiają jakość powierzchni. Przy niskich prędkościach aluminium ma tendencję do przyklejania się do ostrza.
Posuw (f)
Dobór posuwy zależy od etapu obróbki i wymaganej chropowatości powierzchni:
- Toczenie zgrubne: f = 0,2–0,5 mm/obr
- Toczenie półwykańczające: f = 0,1–0,2 mm/obr
- Toczenie wykańczające: f = 0,05–0,12 mm/obr
Zbyt mały posuw może prowadzić do tarcia zamiast skrawania, co pogarsza jakość powierzchni i powoduje szybsze zużycie ostrza. Zbyt duży posuw natomiast zwiększa chropowatość i siły skrawania.
Głębokość skrawania (ap)
- Toczenie zgrubne: ap = 1,5–5 mm (lub więcej, w zależności od mocy tokarki)
- Toczenie półwykańczające: ap = 0,5–1,5 mm
- Toczenie wykańczające: ap = 0,1–0,5 mm
Aluminium, jako materiał miękki, pozwala na stosunkowo głębokie przejścia bez przeciążania narzędzia. Kluczowym ograniczeniem jest tutaj sztywność układu i moc napędu tokarki.
Chłodzenie i Smarowanie
Wybór strategii chłodzenia ma istotny wpływ na jakość obróbki aluminium:
- Obróbka na sucho – możliwa przy wystarczająco wysokich prędkościach skrawania, gdy ciepło jest odprowadzane głównie przez wióry. Stosowana np. z narzędziami PCD.
- Emulsja wodna (chłodziwo) – najpopularniejszy wybór w produkcji. Dobre chłodzenie i smarowanie, szczególnie przy długich operacjach. Ważne, aby chłodziwo było prawidłowo stężone (ok. 6–10%).
- Olej do metali (olej skrawający) – zapewnia doskonałe smarowanie i zapobiega narostom na ostrzu. Stosowany szczególnie przy delikatnych operacjach wykańczających.
- MQL (minimalne smarowanie) – nowoczesna metoda stosowania mgły olejowej w małych ilościach. Ekologiczna i skuteczna przy obróbce aluminium.
Uwaga: Należy unikać stosowania chłodziwa w sposób przerywany (np. tylko na początku operacji), ponieważ gwałtowne zmiany temperatury mogą prowadzić do pękania płytek węglikowych.
Najczęstsze Problemy i Ich Rozwiązania
1. Narost na krawędzi skrawającej (BUE)
Problem: Aluminium przykleja się do ostrza, pogarsza jakość powierzchni i może prowadzić do wyłamania płytki.
Rozwiązanie: Zwiększenie prędkości skrawania, użycie polerowanej płytki, zastosowanie oleju do cięcia lub MQL, wybór płytki z powłoką DLC (diamentopodobną).
2. Nawijanie wiórów
Problem: Długie, spiralne wióry nawijają się na wrzeciono lub przedmiot obrabiany, stwarzając zagrożenie i utrudniając obróbkę.
Rozwiązanie: Zmiana geometrii płytki na typ z dedykowanym łamaczem dla aluminium, zwiększenie posuwy, korekta głębokości skrawania.
3. Drgania i wibracje (chatter)
Problem: Charakterystyczny dźwięk i falowanie powierzchni obrabianej.
Rozwiązanie: Skrócenie wysięgu narzędzia, zwiększenie prędkości obrotowej wrzeciona, sprawdzenie mocowania przedmiotu, użycie oprawek anty-drganiowych.
4. Niska jakość powierzchni (wysoka chropowatość Ra)
Problem: Powierzchnia jest szorstka mimo drobnych parametrów.
Rozwiązanie: Zwiększenie prędkości skrawania, zmniejszenie posuwy, wybór płytki z większym promieniem naroża (Wiper insert), zastosowanie oleju lub MQL.
Przykładowe Nastawy dla Popularnych Stopów
| Stop | Vc (m/min) | f (mm/obr) | ap (mm) | Uwagi |
|---|---|---|---|---|
| 6061-T6 | 400–800 | 0,1–0,3 | 0,5–3,0 | Bardzo dobra obrabialność |
| 7075-T6 | 300–600 | 0,1–0,25 | 0,5–2,5 | Twardy, dobra obrabialność |
| 2024-T3 | 250–500 | 0,1–0,2 | 0,3–2,0 | Wysoka wytrzymałość, tendencja do BUE |
| AlSi (odlewnicze) | 150–350 | 0,1–0,2 | 0,3–2,0 | Wysoka zawartość Si – ścierne, wymaga PCD |
Wskazówki Praktyczne dla Warsztatu
- Zawsze sprawdzaj stan krawędzi skrawającej przed operacją wykańczającą – zużyta płytka nawet przy dobrych parametrach da złą powierzchnię.
- Nie oszczędzaj na narzędziach PCD przy produkcji seryjnej – wyższy koszt inwestycji zwraca się wielokrotnie w postaci dłuższej żywotności i lepszej jakości.
- Używaj dedykowanych uchwytów trójszczękowych z miękkimi szczękami przy obróbce delikatnych tulei aluminiowych, aby unikać odkształceń.
- Regularnie czyść obrabiarkę z wiórów aluminiowych – przy kontakcie z żelazem mogą powodować korozję galwaniczną.
- Kalibruj narzędzia przed operacją – aluminium jest podatne na odchyłki kształtu przy luźnych mocowaniach.
Podsumowanie
Obróbka aluminium na tokarce jest procesem, który przy właściwym podejściu pozwala osiągać znakomite wyniki zarówno pod względem wydajności, jak i jakości powierzchni. Kluczem do sukcesu jest dobór odpowiedniego narzędzia (najlepiej węglik spiekany lub PCD z odpowiednią geometrią), zastosowanie wysokich prędkości skrawania oraz dbałość o skuteczne chłodzenie lub smarowanie. Znajomość właściwości konkretnego stopu aluminium pozwala precyzyjnie dobrać parametry i uniknąć typowych problemów, takich jak narost na ostrzu czy nawijanie wiórów. Inwestycja w dobrej jakości narzędzia i przestrzeganie zaleceń technologicznych to podstawa efektywnej i ekonomicznej obróbki tego wszechstronnego materiału.
