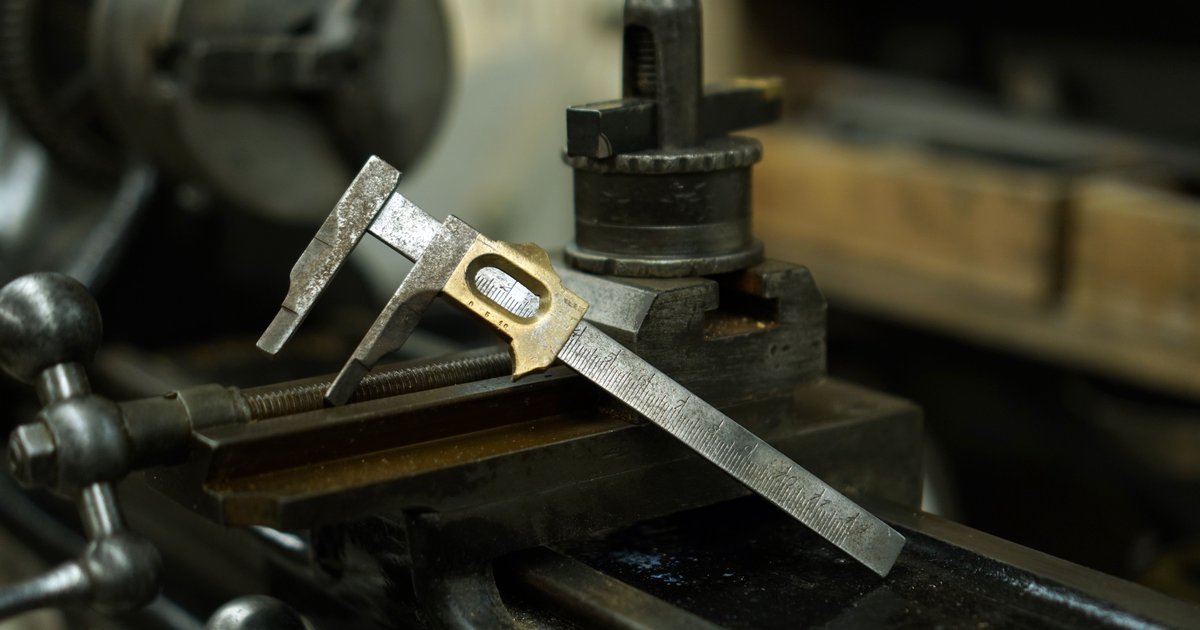

Znakowanie narzędzi pomiarowych – dlaczego ważne

W każdym profesjonalnym warsztacie spawalniczym, ślusarskim czy metalurgicznym narzędzia pomiarowe odgrywają kluczową rolę. Suwmiarki, mikrometry, głębokościomierze, czujniki zegarowe czy wzorce chropowatości – każde z tych urządzeń wymaga nie tylko regularnej kalibracji, ale także właściwej identyfikacji narzędzi. Znakowanie i etykietowanie narzędzi pomiarowych to temat, który często bywa traktowany po macoszemu, a tymczasem stanowi on jeden z fundamentów skutecznego zarządzania jakością w warsztacie.

Czym jest znakowanie narzędzi pomiarowych?

Znakowanie narzędzi pomiarowych to proces przypisywania każdemu urządzeniu unikalnego identyfikatora – numeru inwentarzowego, kodu kreskowego, kodu QR lub specjalnego oznaczenia alfanumerycznego. Etykieta lub oznaczenie nanoszone na narzędzie zawiera informacje niezbędne do jego identyfikacji i śledzenia w systemie zarządzania narzędziami. Chodzi więc nie tylko o „naklejenie numerka”, ale o stworzenie trwałego łącza między fizycznym przyrządem a jego historią pomiarową, kalibracyjną i serwisową.

W praktyce warsztatowej wyróżniamy kilka typów oznaczeń:

• Etykiety samoprzylepne – najszybsze w zastosowaniu, choć podatne na ścieranie w trudnych warunkach przemysłowych
• Grawerowanie laserowe – trwałe i odporne na uszkodzenia mechaniczne oraz chemiczne
• Oznaczenia chemiczne lub elektrochemiczne – stosowane na metalowych powierzchniach narzędzi precyzyjnych
• Tagi RFID – umożliwiające automatyczną identyfikację bez konieczności ręcznego skanowania
• Kody kreskowe i kody QR – popularne ze względu na niski koszt i łatwość skanowania

Wybór konkretnej metody zależy nie tylko od budżetu, ale i od tego, jak intensywnie narzędzie jest eksploatowane oraz w jakim środowisku pracuje. Suwmiarka używana raz dziennie do kontroli wymiaru gotowego elementu ma zupełnie inne wymagania niż mikrometr trzymany w kieszeni kombinezonu spawacza przez całą zmianę, narażony na pot, iskry i drobiny żużlu.

Dlaczego identyfikacja narzędzi pomiarowych jest tak ważna?

1. Kontrola kalibracji i terminowość wzorcowania

Każde narzędzie pomiarowe ma swój indywidualny harmonogram kalibracji. Mikrometry wymagają wzorcowania co określony czas lub po określonej liczbie pomiarów, podobnie jak suwmiarki czy sprawdziany. Bez właściwego oznakowania niemożliwe jest śledzenie, które narzędzie było ostatnio kalibrowane, kiedy termin kalibracji mija i który przyrząd wymaga natychmiastowej weryfikacji.

Etykieta kalibracyjna powinna zawierać co najmniej:

• datę ostatniej kalibracji
• datę kolejnej planowanej kalibracji
• oznaczenie laboratorium lub osoby odpowiedzialnej za wzorcowanie
• status narzędzia (zdatne do użytku / wyłączone z eksploatacji)

W warsztacie, gdzie jednocześnie pracuje kilkanaście lub kilkadziesiąt narzędzi pomiarowych, zarządzanie terminami kalibracji bez systemu identyfikacji staje się praktycznie niemożliwe. Ryzyko użycia przeterminowanego narzędzia wzrasta lawinowo, co bezpośrednio przekłada się na jakość produkowanych elementów metalowych.

Warto pamiętać, że sam upływ czasu nie jest jedynym kryterium wycofania narzędzia z użytku. Mikrometr, który spadł na podłogę warsztatu z wysokości metra, może mieć zdeformowaną kowadełko lub śrubę mikrometryczną nawet jeśli termin jego kalibracji jeszcze nie minął. Dlatego dobry system identyfikacji powinien umożliwiać także oznaczenie „do sprawdzenia po zdarzeniu” – niezależnie od standardowego harmonogramu wzorcowania. Taka elastyczność chroni przed sytuacją, w której operator ufa etykiecie mówiącej „kalibracja aktualna”, podczas gdy fizyczny stan narzędzia już dawno przestał być wiarygodny.

2. Zapobieganie pomyłkom i zamianie narzędzi

W środowisku wielostanowiskowym, gdzie z tych samych narzędzi korzysta kilku pracowników, ryzyko zamiany podobnie wyglądających przyrządów jest bardzo duże. Suwmiarka o zakresie 150 mm wygląda niemal identycznie jak ta o zakresie 200 mm – dopóki jej nie oznaczymy. Mikrometry różniących się zakresami pomiarowych mogą wyglądać niemal tak samo, a błędne użycie jednego zamiast drugiego prowadzi do błędów wymiarowych, które w spawalnictwie mogą mieć katastrofalne skutki.

Właściwe oznakowanie eliminuje ryzyko pomyłek, a co za tym idzie – redukuje koszty braków i poprawek. W przypadku spawania i obróbki metali precyzja wymiarowa ma bezpośredni wpływ na wytrzymałość i szczelność połączeń. Błąd na poziomie dziesiętnych milimetra może zadecydować o tym, czy gotowy wyrób spełni wymagania techniczne.

Problem pomyłek nasila się jeszcze bardziej, gdy w warsztacie funkcjonują narzędzia wzorcowe – używane wyłącznie do kalibrowania innych przyrządów – oraz narzędzia robocze, przeznaczone do codziennych pomiarów produkcyjnych. Jeśli operator sięgnie po wzorzec kalibracyjny i użyje go do pomiaru elementu na linii produkcyjnej, ryzykuje jego zabrudzenie, przypadkowe uszkodzenie lub rozkalibrowanie – a wtedy cały łańcuch pomiarowy w warsztacie traci wiarygodność. Wyraźne, jednoznaczne oznaczenie kategorii narzędzia (robocze vs. wzorcowe) jest tu równie istotne jak numer identyfikacyjny.

3. Spełnienie wymagań norm jakościowych

Jeśli warsztat pracuje zgodnie z normami ISO 9001, EN 1090 (w przypadku konstrukcji stalowych) lub innymi systemami zarządzania jakością, znakowanie i ewidencja narzędzi pomiarowych są wymaganiem obligatoryjnym. Norma ISO 9001:2015 w punkcie 7.1.5 explicite wskazuje na konieczność zapewnienia, że narzędzia pomiarowe są zidentyfikowane w celu określenia ich statusu wzorcowania.

Brak właściwego systemu identyfikacji narzędzi może skutkować:

• negatywnym wynikiem audytu certyfikacyjnego
• utratą certyfikatu jakości
• problemami przy dostawach dla wymagających klientów przemysłowych
• koniecznością przeprowadzania kosztownych powtórnych inspekcji

W przypadku wytwórców konstrukcji stalowych certyfikowanych według EN 1090 audytor jednostki notyfikowanej często sprawdza próbkę narzędzi pomiarowych „na wyrywki” – prosi o wskazanie konkretnego przyrządu, sprawdzenie jego etykiety kalibracyjnej i porównanie z rejestrem. Jeśli oznaczenie jest nieczytelne albo rejestr nie zgadza się z rzeczywistością, taka niezgodność trafia do protokołu audytu jako obszar do poprawy, a w skrajnych przypadkach może zablokować wydanie lub odnowienie certyfikatu.

4. Zwiększenie odpowiedzialności pracowników

Gdy każde narzędzie jest przypisane do konkretnego stanowiska pracy lub pracownika i opatrzone wyraźnym oznaczeniem, automatycznie wzrasta świadomość odpowiedzialności za jego stan techniczny. Pracownicy ostrożniej obchodzą się z narzędziami, gdy wiedzą, że mogą być rozliczeni z ich stanu. System znakowania wspiera kulturę dbałości o sprzęt pomiarowy.

Warto w tym kontekście wdrożyć tzw. tablice cieni (ang. shadow boards) – specjalne tablice z wyraźnie oznaczonymi miejscami dla każdego narzędzia. Brakujące narzędzie jest natychmiast widoczne, co ogranicza ich gubienie i zapobiega pozostawianiu przyrządów w nieodpowiednich miejscach.

Dodatkowym efektem takiego rozwiązania jest szybsza reakcja na uszkodzenia. Jeśli pracownik zauważy, że suwmiarka z jego stanowiska ma wygięty ramię pomiarowe lub luz na noniuszu, przypisanie narzędzia do konkretnej osoby ułatwia natychmiastowe zgłoszenie usterki, zamiast czekania, aż problem „ktoś inny zauważy” lub – co gorsza – aż wadliwy pomiar trafi do dokumentacji jakościowej gotowego wyrobu.

Praktyczne zasady znakowania narzędzi pomiarowych w warsztacie

Wybór metody znakowania

Przed wdrożeniem systemu znakowania należy dobrać metodę odpowiednią do warunków panujących w warsztacie. W środowiskach narażonych na oleje, płyny chłodzące, wysoką temperaturę czy intensywne użytkowanie zwykłe etykiety papierowe lub foliowe szybko ulegają zniszczeniu. W takich przypadkach warto postawić na:

• Grawerowanie laserowe – idealne dla narzędzi metalowych, trwałe i estetyczne
• Trawienie elektrochemiczne – polecane dla precyzyjnych narzędzi pomiarowych, nie zmienia wymiarów ani właściwości powierzchni
• Etykiety poliestrowe lub metalowe – odporne na oleje, rozpuszczalniki i wysoką temperaturę

Przy wyborze metody warto zwrócić uwagę na jeden szczegół, o którym łatwo zapomnieć: miejsce naniesienia oznaczenia. Grawerowanie laserowe czy trawienie chemiczne wykonane bezpośrednio na powierzchni pomiarowej narzędzia (np. na szczękach suwmiarki lub kowadełku mikrometru) może wprowadzić mikroskopijne nierówności wpływające na dokładność pomiaru. Oznaczenie powinno trafić na obudowę, korpus lub inny element niepomiarowy – to zasada, którą czasem ignorują nawet doświadczeni technicy, a jej skutkiem bywa systematyczny błąd pomiarowy, trudny do wykrycia bez porównania z niezależnym wzorcem.

Co powinna zawierać etykieta narzędzia pomiarowego?

Dobrze zaprojektowana etykieta narzędzia pomiarowego powinna zawierać następujące informacje:

1. Unikalny numer identyfikacyjny – pozwalający na powiązanie narzędzia z kartą ewidencyjną w systemie zarządzania
2. Nazwa i typ narzędzia – np. „Suwmiarka elektroniczna 0-150 mm"
3. Zakres pomiarowy i dokładność – szczególnie ważne dla szybkiej identyfikacji właściwego narzędzia do danego zadania
4. Status kalibracji – kolory sygnalizacyjne (zielony = aktualna kalibracja, żółty = kalibracja wkrótce, czerwony = wyłączone z eksploatacji) są bardzo praktycznym rozwiązaniem
5. Data następnej kalibracji – czytelna i dobrze widoczna
6. Stanowisko/właściciel – opcjonalnie, przy systemie przypisania do stanowisk

W warsztatach pracujących z podwyższonymi wymaganiami dokładności warto dodać jeszcze jedną informację: klasę dokładności narzędzia (np. klasa I lub II dla suwmiarek według normy przedmiotowej) oraz maksymalny błąd dopuszczalny (MPE, Maximum Permissible Error) wyznaczony przy ostatniej kalibracji. Dzięki temu operator, który musi zmierzyć element z tolerancją ±0,02 mm, natychmiast widzi, czy dany przyrząd w ogóle nadaje się do tego zadania, zamiast dowiadywać się o tym po fakcie – gdy pomiar zostanie zakwestionowany przez kontrolę jakości.

System kolorystyczny w etykietowaniu

Jednym z najprostszych i najbardziej efektywnych rozwiązań jest wprowadzenie systemu kolorystycznego etykiet, który natychmiast informuje o statusie narzędzia. Popularnym podejściem jest zmiana koloru etykiety kalibracyjnej wraz z upływającym rokiem lub kwartałem – dzięki temu nawet bez czytania dat można błyskawicznie ocenić, czy narzędzie jest aktualne.

Przykładowy schemat kolorystyczny:

• Zielony – narzędzie po kalibracji, zdatne do użycia
• Żółty – kalibracja w ciągu najbliższego miesiąca
• Czerwony – narzędzie wycofane z użycia (uszkodzone, wymagające kalibracji lub naprawy)
• Niebieski – narzędzie wzorcowe, używane wyłącznie do kalibracji innych przyrządów

System kolorystyczny działa najlepiej, gdy jest jednolity dla całego zakładu i znany każdemu pracownikowi bez wyjątku – łącznie z pracownikami tymczasowymi i podwykonawcami. Warto umieścić legendę kolorów w widocznym miejscu przy stanowiskach pomiarowych oraz na tablicy ogłoszeń, aby nowa osoba w zespole mogła w ciągu kilku minut nauczyć się rozpoznawać status narzędzia bez konieczności pytania współpracowników.

Ewidencja narzędzi pomiarowych – niezbędny element systemu

Samo oznakowanie narzędzi to dopiero połowa sukcesu. Kluczowe jest powiązanie fizycznych oznaczeń z systemem ewidencji, który może przybierać różne formy:

Arkusze kalkulacyjne

Najprostsze rozwiązanie dla małych warsztatów. Arkusz Excel lub Google Sheets z listą narzędzi, numerami seryjnymi, datami kalibracji i statusem. Łatwy w implementacji, ale podatny na błędy ludzkie i trudny w zarządzaniu przy większej liczbie przyrządów.

Praktyczna wskazówka dla warsztatów korzystających z arkuszy: warto dodać kolumnę z automatycznym formatowaniem warunkowym, które koloruje wiersz na żółto, gdy do terminu kalibracji zostało mniej niż 30 dni, i na czerwono, gdy termin już minął. To prosty sposób, by nawet bez dedykowanego oprogramowania uzyskać część funkcjonalności systemu przypominającego o wzorcowaniu.

Dedykowane oprogramowanie do zarządzania narzędziami

Dla większych zakładów warto rozważyć oprogramowanie typu CMMS (Computerized Maintenance Management System) lub specjalistyczne programy do zarządzania narzędziami pomiarowymi. Umożliwiają one automatyczne powiadomienia o zbliżających się terminach kalibracji, śledzenie historii napraw i wzorcowania oraz generowanie raportów dla audytorów.

Dodatkową zaletą dedykowanego oprogramowania jest możliwość powiązania narzędzia pomiarowego z konkretnym zleceniem produkcyjnym lub numerem partii materiału. W razie reklamacji lub wykrycia niezgodności wymiarowej u klienta, taki system pozwala w kilka minut odtworzyć, jakim narzędziem i kiedy dokonano pomiaru kontrolnego – co jest nieocenione przy analizie przyczyn niezgodności i przy dokumentowaniu działań korygujących.

Aplikacje mobilne

Coraz popularniejsze rozwiązanie – aplikacje mobilne pozwalają na skanowanie kodów QR lub kreskowych bezpośrednio smartfonem, błyskawiczne pobieranie informacji o narzędziu i aktualizację jego statusu w terenie, bez konieczności powrotu do biura.

W warsztatach, gdzie pracownicy noszą rękawice ochronne, warto zwrócić uwagę na czytelność kodu i jego rozmiar – zbyt mały kod QR bywa trudny do zeskanowania w słabym oświetleniu hali lub gdy ekran telefonu jest ochlapany chłodziwem. Kod o boku minimum 15-20 mm, umieszczony w miejscu niezasłanianym podczas trzymania narzędzia, znacząco ułatwia codzienną pracę z systemem.

Typowe błędy w oznakowaniu narzędzi pomiarowych

Wdrożenie systemu znakowania to jedno, utrzymanie jego skuteczności – drugie. Oto najczęstsze błędy, które warto unikać:

• Nieczytelne lub uszkodzone etykiety – etykiety powinny być regularnie sprawdzane i wymieniane gdy stają się nieczytelne
• Niespójny system numeracji – brak jednolitego schematu identyfikatorów prowadzi do chaosu przy większej liczbie narzędzi
• Brak aktualizacji ewidencji – fizyczne oznakowanie musi być zsynchronizowane z bazą danych; niezaktualizowane rekordy są równie groźne co brak oznaczeń
• Ignorowanie narzędzi „pomocniczych” – często pomijane są narzędzia takie jak wzorniki, sprawdziany lub płyty pomiarowe, które również wymagają identyfikacji
• Brak procedury dla narzędzi wycofanych – uszkodzone lub przeterminowane narzędzia muszą być wyraźnie oznaczone i fizycznie odizolowane od tych sprawnych

Do tej listy warto dodać jeszcze dwa błędy, które w praktyce zdarzają się nawet w dobrze zorganizowanych warsztatach. Pierwszy to umieszczanie oznaczenia w miejscu narażonym na bezpośredni kontakt z iskrami spawalniczymi lub odpryskami żużlu – etykieta czy nawet grawerowany numer mogą stać się nieczytelne po kilku tygodniach pracy w takim otoczeniu. Drugi to duplikowanie numerów identyfikacyjnych po zezłomowaniu starego narzędzia i przypisaniu tego samego numeru nowemu egzemplarzowi – takie „recyklingowanie” identyfikatorów zaciemnia historię pomiarową i utrudnia jednoznaczne śledzenie, o który fizyczny przyrząd chodzi w dokumentacji archiwalnej.

Znakowanie narzędzi a bezpieczeństwo w pracy spawalniczej

W kontekście spawalnictwa i obróbki metali właściwe oznakowanie narzędzi pomiarowych ma dodatkowy wymiar – bezpieczeństwo. Użycie błędnie skalibrowanego przyrządu przy pomiarach elementów ciśnieniowych, zbiorników czy konstrukcji nośnych może prowadzić do poważnych wypadków. Precyzja pomiarów w spawalnictwie dotyczy nie tylko estetyki spoin, ale przede wszystkim ich wytrzymałości i szczelności.

Dobrze oznakowane i regularnie kalibrowane narzędzia to gwarancja, że wymiary złączy spawanych, grubości materiałów i głębokości przetopienia są kontrolowane rzetelnie. To z kolei bezpośrednio przekłada się na bezpieczeństwo użytkowników finalnych produktów.

Trzeba pamiętać, że sama identyfikacja narzędzia to element szerszego systemu bezpieczeństwa procesu pomiarowego. Przed pomiarem elementu jeszcze gorącego po spawaniu lub cięciu termicznym operator powinien poczekać na jego wystarczające ostygnięcie – dotknięcie rozgrzanego metalu przyrządem pomiarowym nie tylko zagraża oparzeniem, ale może też wprowadzić błąd pomiaru wynikający z rozszerzalności cieplnej materiału. Podobnie przy pomiarach elementów ze świeżo usuniętym żużlem lub zadziorami warto pracować w okularach ochronnych i rękawicach odpornych na przecięcie, ponieważ ostre krawędzie blachy stanowią realne ryzyko skaleczenia dłoni trzymającej suwmiarkę czy głębokościomierz. Dobrze oznakowane narzędzie, do którego przypisana jest jasna procedura użycia, ułatwia też szkolenie nowych pracowników w zakresie bezpiecznych praktyk pomiarowych – wiedzą od pierwszego dnia, którego przyrządu użyć, w jakim stanie powinien się on znajdować i jakie środki ochrony osobistej zastosować przy konkretnym pomiarze.

Podsumowanie

Znakowanie i etykietowanie narzędzi pomiarowych w warsztacie to nie biurokratyczny wymóg, lecz praktyczna konieczność, która przynosi wymierne korzyści. Prawidłowo wdrożony system identyfikacji:

• zapewnia terminowość kalibracji i wiarygodność pomiarów
• eliminuje ryzyko pomyłek i zamiany narzędzi
• ułatwia spełnienie wymagań norm jakościowych
• zwiększa odpowiedzialność pracowników za powierzony sprzęt
• obniża koszty braków i poprawek
• podnosi ogólny poziom bezpieczeństwa pracy

Niezależnie od wielkości warsztatu – czy to kilkuosobowa firma spawalnicza, czy duży zakład produkcji konstrukcji stalowych – inwestycja w profesjonalny system znakowania narzędzi pomiarowych zwraca się szybciej, niż można by przypuszczać. Warto zacząć od prostych kroków: przeprowadzić inwentaryzację, przypisać numery identyfikacyjne i wdrożyć kolorystyczny system statusu kalibracji. Kolejne elementy systemu można rozbudowywać stopniowo, dostosowując rozwiązania do potrzeb i możliwości konkretnego warsztatu.
