Sprawdziany i wzorce gwintów – kontrola gwintów

Czym są sprawdziany i wzorce gwintów?

W każdym zakładzie produkcyjnym, warsztatcie mechanicznym czy laboratorium metrologicznym kontrola wymiarów to codzienność. Spośród wszystkich parametrów geometrycznych, które wymagają precyzyjnego pomiaru, gwinty należą do tych najbardziej wymagających. Ich geometria jest złożona – obejmuje skok, kąt zarysu, średnicę zewnętrzną, wewnętrzną i podziałową – dlatego do ich sprawdzania stosuje się dedykowane narzędzia, takie jak sprawdziany gwintów i wzorce gwintów.

Sprawdzian gwintu to narzędzie kontrolno-pomiarowe służące do oceny, czy dany gwint spełnia wymagania wymiarowe określone w normach. Wzorce gwintów natomiast to zestaw płytek lub szablonów z precyzyjnie wykonanymi profilami gwintów, które pozwalają na szybkie i bezinwazyjne porównanie sprawdzanego elementu z wzorcem. Oba rodzaje narzędzi są nieodłącznym elementem kontroli jakości w obróbce metalu.

Rodzaje sprawdzianów gwintów

Rynek narzędzi metrologicznych oferuje szeroki wybór sprawdzianów gwintów, dostosowanych do różnych zastosowań i typów gwintów. Oto najważniejsze z nich:

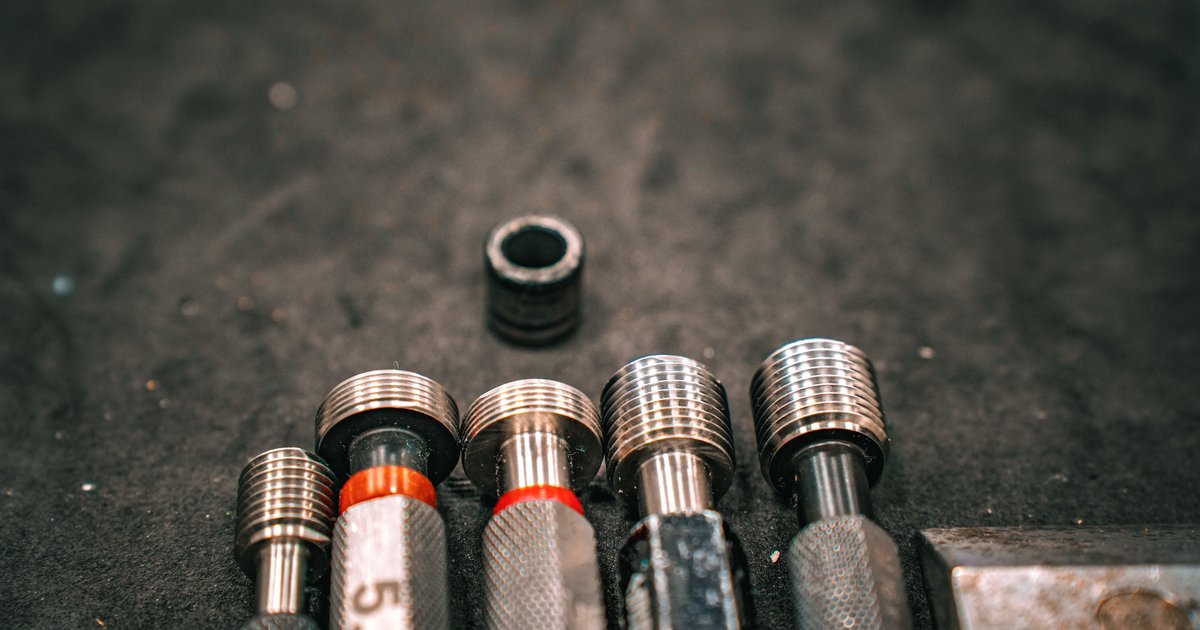

Sprawdziany tłoczkowe (trzonkowe)

Sprawdziany tłoczkowe służą do kontroli gwintów wewnętrznych, czyli gwintów w otworach. Składają się z dwóch elementów: sprawdzianu przechodniego (oznaczanego literą „P" lub kolorem zielonym) oraz sprawdzianu nieprzechodniego (oznaczanego literą „NP" lub kolorem czerwonym). Zasada działania jest prosta:

• Sprawdzian przechodni powinien wchodzić w gwint bez użycia siły – jeśli wchodzi, oznacza to, że gwint nie jest za mały.
• Sprawdzian nieprzechodni nie powinien wchodzić głębiej niż na dwa zwoje – jeśli nie wchodzi, oznacza to, że gwint nie jest za duży.

Taki system kontroli metodą „przechodni/nieprzechodni" jest szybki, niezawodny i nie wymaga specjalistycznej wiedzy od operatora, co czyni go idealnym rozwiązaniem do kontroli seryjnej na linii produkcyjnej.

Sprawdziany pierścieniowe

Sprawdziany pierścieniowe stosuje się do kontroli gwintów zewnętrznych – śrub, trzpieni, szpilek. Zasada działania jest analogiczna do sprawdzianów tłoczkowych: sprawdzian przechodni powinien dać się nakręcić na gwint bez oporu, natomiast nieprzechodni nie powinien nakręcić się głębiej niż na dwa zwoje.

Sprawdziany pierścieniowe wykonuje się z hartowanej stali narzędziowej lub węglika spiekanego. Wysoka twardość materiału zapewnia odporność na zużycie i długą żywotność narzędzia, co jest szczególnie istotne przy kontroli dużych serii produkcyjnych.

Sprawdziany szczękowe (wspornikowe)

Sprawdziany szczękowe, znane również jako sprawdziany widełkowe, są wykorzystywane głównie do kontroli gwintów zewnętrznych, gdy dostęp do elementu jest utrudniony lub gdy wymagana jest szybka kontrola na stanowisku pracy. Są kompaktowe i wygodne w obsłudze, choć nieco mniej precyzyjne od sprawdzianów pierścieniowych.

Sprawdziany kalibracyjne i graniczne

W laboratoriach metrologicznych i przy wzorcowaniu innych sprawdzianów stosuje się sprawdziany kalibracyjne, wykonane z najwyższą precyzją. Ich dokładność wykonania jest znacznie wyższa niż sprawdzianów produkcyjnych, a każde narzędzie objęte jest świadectwem wzorcowania wystawionym przez akredytowane laboratorium.

Wzorce gwintów – szybka i praktyczna kontrola profilu

Wzorce gwintów (inaczej szablony gwintów lub grzebienie gwintowe) to zestawy cienkich, zazwyczaj metalowych blaszek z precyzyjnie wyciętym profilem gwintu. Każda blaszka odpowiada innemu skokowi gwintu. Wzorce gwintów umożliwiają szybkie określenie:

• skoku gwintu,
• kąta zarysu gwintu,
• typu gwintu (metryczny, calowy, trapezowy itp.).

Użycie wzorca jest proste – przykłada się blaszkę do sprawdzanego gwintu i obserwuje, czy profil pasuje idealnie bez szczeliny między wzorcem a zębami gwintu. Wzorce gwintów są szczególnie przydatne podczas identyfikacji gwintów o nieznanym standardzie, np. przy naprawach maszyn, remontach instalacji przemysłowych czy doborze odpowiednich elementów złącznych.

Standardy gwintów obsługiwane przez wzorce

Dostępne na rynku zestawy wzorców gwintów obejmują najczęściej następujące standardy:

• Gwinty metryczne ISO (M) – najpopularniejszy standard w Europie i na świecie, stosowany w zdecydowanej większości połączeń gwintowych.
• Gwinty calowe Whitwortha (BSW/BSF) – stosowane w maszynach i urządzeniach starszej generacji oraz w krajach anglosaskich.
• Gwinty calowe UNC/UNF – standard amerykański, powszechny w motoryzacji i przemyśle lotniczym.
• Gwinty rurowe (G/R) – stosowane w instalacjach hydraulicznych i pneumatycznych.
• Gwinty trapezowe (Tr) – używane w napędach ślimakowych, śrubach pociągowych i siłownikach.

Materiały i klasy dokładności sprawdzianów

Jakość sprawdzianu gwintu bezpośrednio przekłada się na wiarygodność wyników kontroli. Dlatego przy wyborze narzędzi warto zwrócić uwagę na materiał wykonania oraz klasę dokładności.

Najwyższej jakości sprawdziany wykonane są ze stali narzędziowej (np. D2, M2) hartowanej do twardości 60–65 HRC. Coraz popularniejsze są sprawdziany z węglika spiekanego (widia), które cechuje jeszcze wyższa odporność na ścieranie i stabilność wymiarowa w czasie. Do kontroli materiałów niemagnetycznych lub w środowiskach agresywnych chemicznie stosuje się sprawdziany ze stali nierdzewnej.

Klasy dokładności sprawdzianów gwintów są zdefiniowane w normach krajowych i międzynarodowych. W Polsce i Unii Europejskiej obowiązują normy PN-EN ISO, które określają dopuszczalne odchyłki wykonania dla poszczególnych klas tolerancji gwintu (np. 6g, 6H dla gwintów metrycznych). Sprawdziany produkcyjne powinny być wykonane z tolerancją przynajmniej 5-krotnie dokładniejszą niż sprawdzany gwint.

Normy i przepisy dotyczące kontroli gwintów

Kontrola gwintów w przemyśle podlega ścisłym regulacjom normalizacyjnym. Znajomość tych norm jest niezbędna dla inżynierów, metrologów i kontrolerów jakości. Do najważniejszych dokumentów należą:

• ISO 1502 – ogólne zasady stosowania sprawdzianów granicznych do gwintów metrycznych.
• ISO 965 – tolerancje dla gwintów metrycznych ogólnego przeznaczenia.
• ISO 228 – gwinty rurowe nieuszczelniane na gwincie (seria G).
• DIN 13 – szczegółowe wymagania dla gwintów metrycznych (norma niemiecka powszechnie stosowana w Europie).
• ASME B1.1 / B1.2 – standardy amerykańskie dla gwintów zunifikowanych UNC/UNF.

Przestrzeganie tych norm gwarantuje zamienność elementów gwintowanych produkowanych w różnych zakładach i krajach, co jest fundamentem nowoczesnej produkcji przemysłowej.

Jak prawidłowo użytkować i konserwować sprawdziany gwintów?

Nawet najdroższy sprawdzian, niewłaściwie użytkowany, szybko straci swoje właściwości metrologiczne. Oto najważniejsze zasady użytkowania i konserwacji:

Użytkowanie

• Przed każdym użyciem oczyść sprawdzian i sprawdzany element z wiórów, oleju i zanieczyszczeń.
• Nigdy nie używaj siły przy wkręcaniu sprawdzianu przechodniego – powinien wchodzić swobodnie.
• Sprawdzian nieprzechodni wkręcaj delikatnie – jeśli opór pojawia się po więcej niż dwóch zwojach, gwint jest niezgodny z tolerancją.
• Nie upuszczaj sprawdzianów – uderzenie może spowodować trwałe odkształcenie lub niewidoczne mikropęknięcia.
• Pracuj w temperaturze zbliżonej do wzorcowej (20°C) – znaczne odchylenia temperatury mogą wpłynąć na wyniki kontroli precyzyjnych gwintów.

Konserwacja i przechowywanie

• Po każdym użyciu zetrzyj wilgoć i nanieś cienką warstwę oleju konserwacyjnego.
• Przechowuj sprawdziany w indywidualnych etui lub kasetach ochronnych, z dala od narzędzi skrawających.
• Nie przechowuj sprawdzianów luzem – kontakt z innymi twardymi elementami może spowodować uszkodzenie powierzchni gwintowej.
• Regularnie sprawdzaj stan powierzchni czynnych pod kątem korozji, zarysowań i zużycia.

Wzorcowanie i kalibracja sprawdzianów – kiedy i jak?

Sprawdziany gwintów, jak wszystkie narzędzia pomiarowe stosowane w kontroli jakości, podlegają obowiązkowi wzorcowania. Częstotliwość wzorcowania zależy od intensywności użytkowania, ale standardowo przyjmuje się:

• co 12 miesięcy dla sprawdzianów używanych sporadycznie (np. w laboratoriach),
• co 6 miesięcy lub po określonej liczbie pomiarów dla sprawdzianów stosowanych w produkcji seryjnej,
• każdorazowo po upadku lub podejrzeniu uszkodzenia narzędzia.

Wzorcowanie powinno być przeprowadzane przez akredytowane laboratorium metrologiczne posiadające odpowiednie certyfikaty (np. akredytację PCA w Polsce). Po wzorcowaniu narzędzie otrzymuje świadectwo wzorcowania z podanymi odchyłkami zmierzonych parametrów, datą wzorcowania i terminem kolejnego przeglądu.

Systemy zarządzania jakością zgodne z normą ISO 9001 oraz branżowe standardy takie jak IATF 16949 (motoryzacja) czy AS9100 (lotnictwo) wymagają, aby wszystkie narzędzia pomiarowe stosowane w kontroli jakości były objęte udokumentowanym systemem nadzoru nad wyposażeniem pomiarowym.

Nowoczesne metody kontroli gwintów

Choć tradycyjne sprawdziany graniczne nadal pozostają podstawowym narzędziem kontroli gwintów w produkcji seryjnej, nowoczesny przemysł coraz częściej sięga po zaawansowane technologicznie rozwiązania pomiarowe:

• Mikroskopy pomiarowe i projektory profilów – umożliwiają szczegółową analizę geometrii gwintu, w tym kąta zarysu, skoku i kształtu profilu.
• Współrzędnościowe maszyny pomiarowe (CMM) z sondami gwintowymi – pozwalają na trójwymiarową analizę gwintu z wysoką dokładnością.
• Systemy wizyjne i skanery 3D – umożliwiają szybką, bezkontaktową kontrolę gwintów, coraz częściej zintegrowaną z liniami produkcyjnymi w koncepcji Przemysłu 4.0.
• Elektroniczne sprawdziany gwintów – połączenie tradycyjnego sprawdzianu z czujnikiem elektronicznym, który rejestruje wyniki i przesyła je do systemu zarządzania jakością.

Niezależnie od poziomu automatyzacji, fundamentalna zasada kontroli gwintów – sprawdzenie ich zgodności z normą tolerancyjną – pozostaje niezmieniona. Dlatego wiedza o klasycznych sprawdzianach i wzorcach gwintów stanowi niezbędny fundament dla każdego specjalisty w dziedzinie obróbki metalu i kontroli jakości.

Podsumowanie

Sprawdziany i wzorce gwintów to podstawowe narzędzia metrologiczne w każdym zakładzie zajmującym się obróbką metalu. Ich prawidłowy dobór, użytkowanie i wzorcowanie mają bezpośredni wpływ na jakość produkowanych elementów, bezpieczeństwo konstrukcji i zadowolenie klientów. Inwestycja w dobrej jakości narzędzia kontrolne oraz systematyczne podejście do zarządzania wyposażeniem pomiarowym to jeden z filarów nowoczesnego systemu zarządzania jakością i skuteczna gwarancja konkurencyjności na wymagającym rynku przemysłowym.
