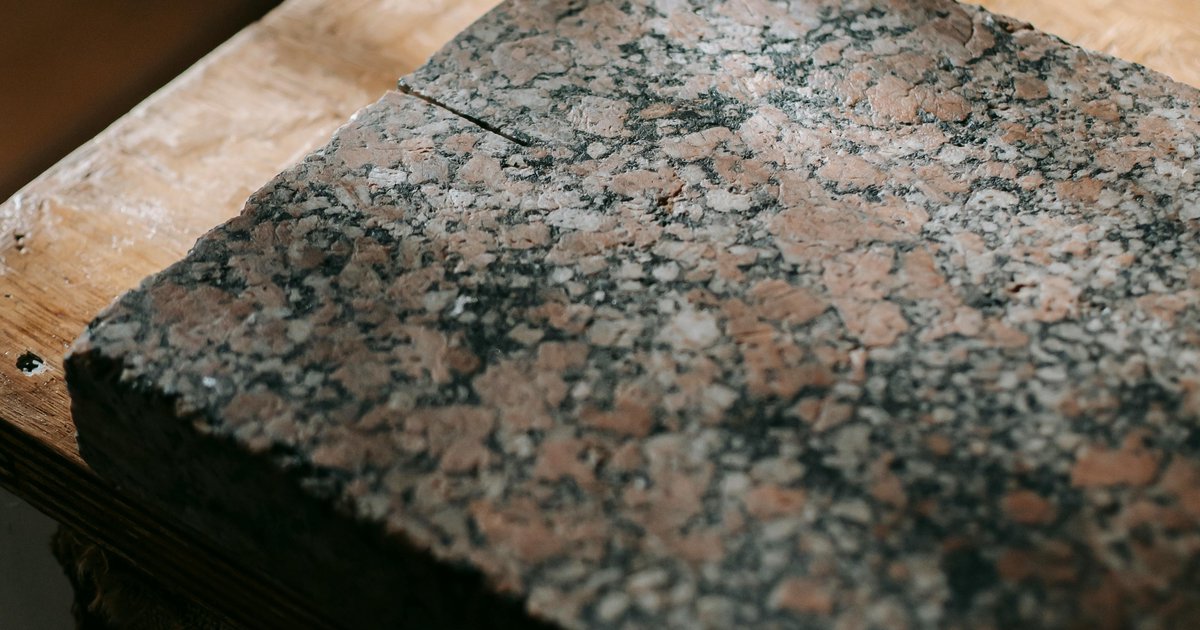

Płyta traserska granitowa czy żeliwna – porównanie

Czym jest płyta traserska i do czego służy?

Płyta traserska to precyzyjne narzędzie warsztatowe służące jako baza referencyjna do trasowania, kontroli wymiarów, ustawiania przedmiotów obrabianych oraz wykonywania pomiarów płaskości i prostopadłości. Jej powierzchnia robocza musi być wyjątkowo płaska i stabilna, ponieważ stanowi punkt odniesienia dla wszystkich wykonywanych na niej operacji. Dokładność płyty traserskiej bezpośrednio wpływa na jakość całego procesu wytwarzania, dlatego wybór odpowiedniego materiału ma fundamentalne znaczenie dla efektywności warsztatu.

Przez dziesięciolecia dominującym materiałem stosowanym do produkcji płyt traserskich było żeliwo szare. Jednak od kilkudziesięciu lat na rynku coraz mocniej zaznaczają się płyty wykonane z granitu naturalnego lub syntetycznego. Oba rozwiązania mają swoich zwolenników i krytyków, a wybór między nimi zależy od wielu czynników: warunków pracy, wymagań dokładnościowych, budżetu oraz specyfiki wykonywanych zadań.

Płyta traserska żeliwna – tradycja i niezawodność

Żeliwo szare (eng. grey cast iron) było przez lata materiałem pierwszego wyboru w przemyśle. Jego właściwości mechaniczne i technologiczne sprawiają, że płyty żeliwne doskonale sprawdzają się w wielu zastosowaniach warsztatowych.

Zalety płyt żeliwnych

• Odporność mechaniczna: Żeliwo dobrze znosi uderzenia i obciążenia dynamiczne. W warunkach intensywnej pracy, gdzie zdarzają się przypadkowe uderzenia narzędziami, płyta żeliwna jest mniej podatna na pęknięcia punktowe niż granit.
• Możliwość regeneracji: Powierzchnię żeliwną można szlifować i naprawiać w przypadku uszkodzeń lub zużycia. To ogromna zaleta w długoterminowej eksploatacji – płyta może służyć przez dziesięciolecia, jeśli jest odpowiednio konserwowana.
• Tłumienie drgań: Żeliwo wykazuje doskonałe właściwości tłumiące wibracje, co ma znaczenie przy precyzyjnych pomiarach wykonywanych w środowisku przemysłowym.
• Cena: W przypadku mniejszych płyt traserskich modele żeliwne bywają tańsze niż granitowe odpowiedniki o porównywalnej klasie dokładności.
• Tradycja i sprawdzone zastosowanie: Dziesiątki lat eksploatacji w tysiącach zakładów przemysłowych udowodniły, że płyty żeliwne są niezawodne i dobrze znane serwisantom.

Wady płyt żeliwnych

• Korozja: Żeliwo rdzewieje w kontakcie z wilgocią. Wymaga regularnego konserwowania środkami antykorozyjnymi, a w środowiskach o podwyższonej wilgotności może szybko ulegać degradacji.
• Waga: Płyty żeliwne są ciężkie i trudne w transporcie. Nawet średnie modele mogą ważyć kilkaset kilogramów.
• Rozszerzalność termiczna: Żeliwo ma wyższy współczynnik rozszerzalności cieplnej niż granit, co w środowiskach o zmiennej temperaturze może wpływać na dokładność pomiarów.
• Podatność na zarysowania: Twarda stalowa rysa lub narzędzie może pozostawić trwały ślad na powierzchni żeliwnej, choć jest to mniejszy problem niż w przypadku granitu syntetycznego.

Płyta traserska granitowa – nowoczesność i precyzja

Granit jako materiał na płyty traserskie zaczął być powszechnie stosowany w drugiej połowie XX wieku, kiedy rosnące wymagania dokładnościowe przemysłu precyzyjnego wymusiły poszukiwanie alternatyw dla żeliwa. Dzisiaj płyty granitowe – zarówno z granitu naturalnego, jak i syntetycznego ceramicznego – dominują w laboratoriach metrologicznych i nowoczesnych zakładach produkcyjnych.

Zalety płyt granitowych

• Wysoka dokładność geometryczna: Granit, a zwłaszcza granit syntetyczny, pozwala osiągnąć wyjątkowo wysoką klasę dokładności powierzchni roboczej. Płyty klasy 00 i 0 wykonane z granitu są standardem w laboratoriach metrologicznych.
• Odporność na korozję: Granit jest całkowicie odporny na wilgoć i większość substancji chemicznych. Nie wymaga konserwacji antykorozyjnej, co redukuje koszty eksploatacji.
• Stabilność termiczna: Niski współczynnik rozszerzalności cieplnej granitu sprawia, że wymiary płyty zmieniają się minimalnie przy wahaniach temperatury, co jest kluczowe dla precyzji pomiarów.
• Twardość powierzchni: Granit jest twardszy niż żeliwo, co oznacza mniejszą podatność na zarysowania podczas normalnej eksploatacji.
• Brak magnetyzmu: W odróżnieniu od żeliwa, granit jest niemagnetyczny, co eliminuje problemy z przyciąganiem metalowych opiłków i zanieczyszczeń.

Wady płyt granitowych

• Kruchość: Granit jest materiałem kruchym – silne uderzenie lub upadek ciężkiego przedmiotu może spowodować odprysk lub pęknięcie powierzchni. W warunkach ciężkiego warsztatu mechanicznego jest to istotna wada.
• Brak możliwości regeneracji: Uszkodzonej płyty granitowej nie można tak łatwo naprawić jak żeliwnej. Głębsze rysy czy uszkodzenia wymagają specjalistycznej regeneracji lub wymiany płyty.
• Wyższa cena: Płyty granitowe wysokiej klasy są zazwyczaj droższe od porównywalnych płyt żeliwnych.
• Waga: Granit jest ciężki – porównywalnie lub nawet ciężej niż żeliwo. Duże płyty granitowe są trudne w transporcie i instalacji.

Klasy dokładności płyt traserskich

Zarówno płyty żeliwne, jak i granitowe produkowane są w kilku klasach dokładności, regulowanych normami (m.in. PN-EN ISO 8512). Najczęściej spotykane klasy to:

• Klasa 00 – najwyższa dokładność, przeznaczona do laboratoriów metrologicznych i pomiarów wzorcujących. Wyłącznie granit.
• Klasa 0 – bardzo wysoka dokładność, stosowana w laboratoriach i przy produkcji precyzyjnych narzędzi.
• Klasa 1 – wysoka dokładność, typowa dla kontroli jakości w zakładach przemysłowych.
• Klasa 2 – standardowa dokładność warsztatowa, odpowiednia do bieżących prac ślusarskich i traserskich.
• Klasa 3 – niższa dokładność, stosowana przy zgrubnych pracach trasowania.

Warto podkreślić, że dla klas 00 i 0 granit jest praktycznie jedynym stosowanym materiałem. Dopiero od klasy 1 w dół żeliwo staje się pełnoprawną alternatywą.

Porównanie – granit vs żeliwo w praktyce warsztatowej

Wskazówki dla warsztatu – jak wybrać właściwą płytę?

Zastanów się, do czego będziesz używać płyty

Jeśli Twój warsztat zajmuje się grubą obróbką mechaniczną, spawaniem i montażem, gdzie narzędzia i elementy często uderzają o powierzchnię, żeliwo będzie rozsądniejszym wyborem. Jeśli natomiast planujesz wykonywać precyzyjne pomiary, kontrolę jakości lub pracujesz z delikatnymi elementami precyzyjnymi, granit zapewni Ci lepszą bazę pomiarową.

Weź pod uwagę warunki środowiskowe

Wilgotna hala produkcyjna, obecność chłodziw i olejów emulsyjnych to środowisko niepryjazne dla żeliwa. W takim przypadku granit zdecydowanie wypada lepiej. Z kolei jeśli Twój warsztat jest dobrze klimatyzowany i utrzymany w stałej temperaturze, oba materiały sprawdzą się dobrze.

Pomyśl o długoterminowych kosztach

Żeliwo wymaga regularnego konserwowania, a zaniedbana płyta szybko pokryje się rdzą i straci dokładność. Granit jest praktycznie bezobsługowy – wystarczy utrzymywać powierzchnię w czystości. W perspektywie kilku lat koszty eksploatacji płyty granitowej mogą być niższe, mimo wyższej ceny zakupu.

Sprawdź, czy potrzebujesz certyfikowanej dokładności

Jeśli Twój warsztat musi spełniać wymagania systemów zarządzania jakością (ISO 9001, IATF 16949 itp.) i posiadać udokumentowane wyposażenie pomiarowe, zwróć uwagę na certyfikaty kalibracyjne dołączane do płyt. Prestiżowe klasy dokładności (00, 0) są dostępne wyłącznie w granicie.

Dobierz odpowiedni rozmiar

Płyta traserska powinna mieć powierzchnię roboczą co najmniej 1,5 raza większą niż największy mierzony przedmiot. Pamiętaj też o strefach brzegowych – pobliże krawędzi płyty może mieć nieco mniejszą dokładność niż centrum.

Pielęgnacja i konserwacja płyty traserskiej

Niezależnie od wybranego materiału, płyta traserska wymaga właściwej pielęgnacji. Oto podstawowe zasady:

• Po każdym użyciu oczyść powierzchnię z wiórów, pyłu i zanieczyszczeń miękką szmatką.
• Płyty żeliwne po czyszczeniu pokryj cienką warstwą ochronnego oleju lub specjalnego preparatu antykorozyjnego.
• Nigdy nie pozostawiaj na płycie mokrych elementów przez dłuższy czas.
• Unikaj gwałtownych zmian temperatury – wnoś zimne elementy do hali z wyprzedzeniem, by się nagrzały przed użyciem płyty.
• Regularnie poddawaj płytę kalibracji – producenci zalecają zazwyczaj coroczną weryfikację dokładności.
• Przechowuj płytę pod przykryciem, gdy nie jest używana.

Podsumowanie

Wybór między płytą traserską granitową a żeliwną nie jest jednoznaczny – oba materiały mają swoje mocne strony i uzasadnione zastosowania. Granit to wybór dla wymagających środowisk metrologicznych, laboratoriów jakości i wszędzie tam, gdzie liczy się najwyższa precyzja i odporność na korozję. Żeliwo sprawdzi się w ciężkich warsztatach mechanicznych i ślusarskich, gdzie ważniejsza jest odporność na uszkodzenia mechaniczne i możliwość regeneracji powierzchni.

Przed zakupem warto skonsultować się ze specjalistą, który pomoże dobrać odpowiednią klasę dokładności i rozmiar płyty do specyfiki Twojej pracy. Inwestycja w dobrej jakości płytę traserską to inwestycja w dokładność i jakość całego Twojego warsztatu – nie warto na niej oszczędzać.
