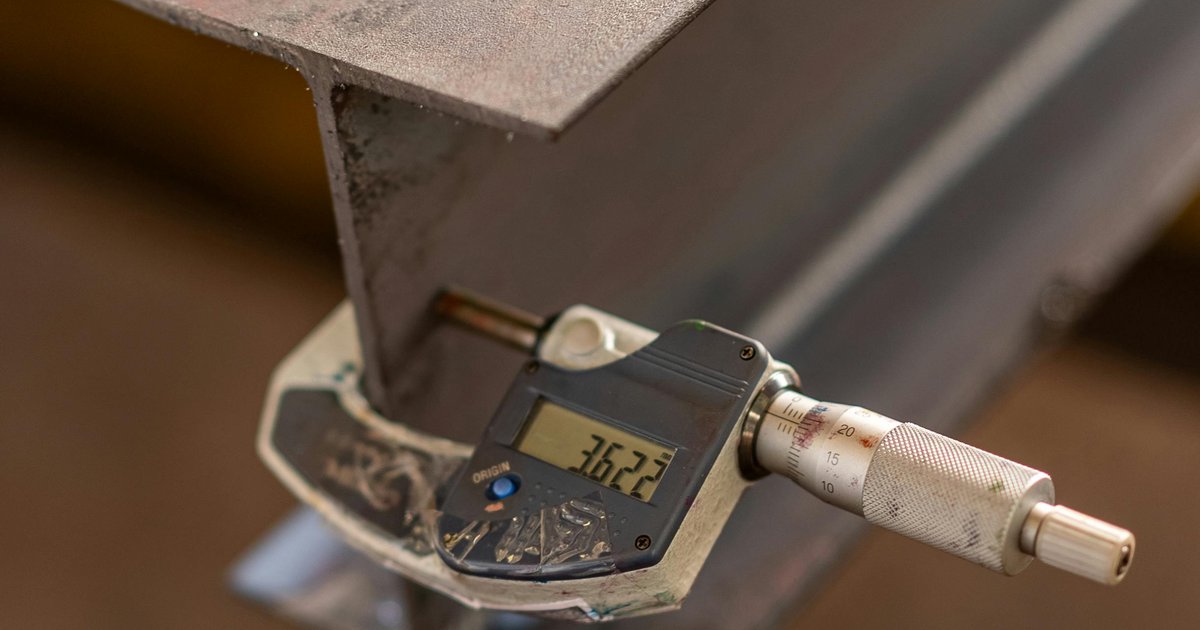

Mikrometr zewnętrzny – jak go używać krok po kroku i unikać błędów pomiarowych
W warsztacie spawalniczym i podczas precyzyjnej obróbki metali dokładność pomiaru ma kluczowe znaczenie. Nawet niewielka odchyłka wymiarowa może sprawić, że element nie spasuje się z resztą konstrukcji, co w najlepszym przypadku oznacza przeróbkę, a w najgorszym – poważną awarię. Mikrometr zewnętrzny to narzędzie, które pozwala eliminować tego rodzaju ryzyko – ale tylko wtedy, gdy używa się go prawidłowo.
Czym jest mikrometr zewnętrzny i jak jest zbudowany?
Mikrometr zewnętrzny (zwany też śrubą mikrometryczną) to przyrząd pomiarowy służący do pomiaru zewnętrznych wymiarów przedmiotów – średnic, grubości, szerokości. Jego działanie opiera się na precyzyjnym mechanizmie śrubowym, gdzie obrót wrzeciona o pełny obrót (360°) odpowiada przesunięciu liniowemu o 0,5 mm.
Podstawowe elementy mikrometru zewnętrznego to:
- Kabłąk (rama) – sztywna, podkowiasta obudowa, do której przymocowane są pozostałe elementy. Wykonana zazwyczaj ze stali lub staliwa z wkładkami izolacyjnymi, które minimalizują wpływ ciepła dłoni na wynik pomiaru.
- Kowadełko – stała powierzchnia pomiarowa po jednej stronie kabłąka.
- Wrzeciono – ruchoma powierzchnia pomiarowa, która przesuwa się dzięki mechanizmowi śrubowemu.
- Tuleja (bęben stały) – na niej nadrukowana jest skala główna w milimetrach i półmilimetrach.
- Bęben ruchomy (noniusz) – obraca się wraz z wrzecionem i posiada podział na 50 kresek, każda odpowiadająca 0,01 mm.
- Grzechotka (pokrętło sprzęgłowe) – zapobiega nadmiernemu dociskowi wrzeciona do mierzonego elementu, zapewniając powtarzalną siłę pomiaru.
- Blokada wrzeciona – pozwala zablokować wrzeciono w wybranej pozycji, co ułatwia odczyt wskazania.
Zakresy pomiarowe i dokładność
Mikrometry zewnętrzne produkowane są w różnych zakresach pomiarowych: 0–25 mm, 25–50 mm, 50–75 mm i kolejnych. Standardowa dokładność to 0,01 mm, natomiast mikrometry wyposażone w noniusz lub cyfrowy wyświetlacz mogą mierzyć z dokładnością 0,001 mm. Do codziennej pracy w warsztacie metalurgicznym i spawalniczym najczęściej wystarczający jest zakres 0–25 mm lub 25–50 mm.
Przygotowanie do pomiaru – krok 1
Zanim przystąpisz do mierzenia, musisz właściwie przygotować zarówno narzędzie, jak i mierzony element. Oto co powinieneś zrobić:
- Wyczyść powierzchnie pomiarowe – użyj czystej, miękkiej szmatki lub bibuły do delikatnego przetarcia kowadełka i końcówki wrzeciona. Nawet drobiny kurzu czy metalowe wióry mogą wprowadzić błąd rzędu kilku setnych milimetra.
- Wyczyść mierzony przedmiot – usuń wszelkie zadziory, resztki olejów, wiórów czy zanieczyszczeń z miejsca, które będziesz mierzyć.
- Wyrównaj temperaturę – mikrometr i mierzony element powinny mieć zbliżoną temperaturę. Jeśli np. właśnie wziąłeś ze skrzynki narzędzie, a część metalowa jest rozgrzana po obróbce, poczekaj, aż temperatura się wyrówna. Różnica temperatury rzędu kilku stopni Celsjusza może dać błąd przekraczający 0,01 mm w przypadku stalowych elementów o średnicy kilkudziesięciu milimetrów.
Zerowanie mikrometru – krok 2
Sprawdzenie i ustawienie zera to absolutna podstawa prawidłowego pomiaru. Jak to zrobić?
- Dla zakresu 0–25 mm: zamknij wrzeciono, dociskając je do kowadełka za pomocą grzechotki (aż do charakterystycznego klikania). Odczytaj wskazanie – powinna być widoczna kreska zerowa na tulei i kreska zerowa na bębnie ruchomym.
- Dla zakresów większych niż 25 mm: użyj wzorca (tzw. stalówki) o odpowiedniej długości dostarczonej z mikrometrem. Włóż wzorzec między kowadełko a wrzeciono i dociśnij grzechotką.
- Jeśli wskazanie nie jest zerowe, skoryguj je za pomocą specjalnego klucza (zwykle dołączonego do zestawu), poluzowując i obracając tuleję do momentu wyrównania kresek.
Pamiętaj, że zerowanie powinno być wykonywane przed każdą serią pomiarów, a przynajmniej raz dziennie przy intensywnym użytkowaniu narzędzia.
Technika wykonywania pomiaru – krok 3
Mając przygotowane narzędzie i przedmiot, możesz przystąpić do właściwego pomiaru. Postępuj według poniższej kolejności:
- Otwórz wrzeciono na nieco większy wymiar niż mierzony element, obracając bęben ruchomy w kierunku przeciwnym do ruchu wskazówek zegara (patrząc od strony grzechotki).
- Ułóż element między kowadełkiem a wrzecionem – ważne, aby mierzona płaszczyzna była prostopadle do osi wrzeciona. Przy pomiarze wałków dbaj o to, by oś wrzeciona przechodziła przez środek przekroju poprzecznego.
- Dociskaj wrzeciono wyłącznie za pomocą grzechotki – nigdy nie obracaj bębna ruchomego bezpośrednio palcami przy docelowym dociśnięciu. Grzechotka zapewnia stałą, znormalizowaną siłę nacisku (zwykle 5–10 N), co eliminuje błąd pomiaru wynikający z różnego nacisku.
- Zablokuj wrzeciono blokadą – jeśli chcesz odczytać wynik bez trzymania mikrometru przy przedmiocie, aktywuj blokadę wrzeciona przed wyjęciem mierzonego elementu.
Odczyt wskazania – krok 4
Odczytanie wskazania mikrometru to etap, który sprawia trudność wielu początkującym. Poniżej wyjaśniamy, jak to zrobić poprawnie:
- Odczytaj skalę główną na tulei – znajdź największą liczbę w milimetrach widoczną po lewej stronie bębna ruchomego. Sprawdź też, czy poniżej linii referencyjnej (na dolnej krawędzi skali) widoczna jest dodatkowa kreska półmilimetrowa – jeśli tak, dodaj 0,5 mm do odczytu.
- Odczytaj skalę bębna ruchomego – znajdź kreskę, która pokrywa się z linią referencyjną tulei. Każda kreska to 0,01 mm. Przemnóż numer tej kreski przez 0,01 mm.
- Zsumuj odczyty – wynik końcowy to suma wartości ze skali głównej, ewentualnej wartości 0,5 mm ze skali półmilimetrowej i wartości ze skali bębna ruchomego.
Przykład: Na tulei widoczne jest 7 mm, widoczna jest kreska półmilimetrowa (+0,5 mm), a na bębnie ruchomym kreska 23 (+0,23 mm). Wynik pomiaru: 7 + 0,5 + 0,23 = 7,73 mm.
Najczęstsze błędy pomiarowe i jak ich unikać
Nawet doświadczeni operatorzy popełniają błędy przy pracy z mikrometrem. Oto lista najczęstszych problemów i sposoby ich eliminacji:
1. Błąd paralaksy
Patrzenie na skalę pod kątem sprawia, że kreska na bębnie wydaje się wskazywać inną wartość niż przy patrzeniu prostopadle. Zawsze odczytuj wskazanie, patrząc bezpośrednio naprzeciw skali, a nie pod ukosem.
2. Zbyt duża siła docisku
Dociskanie wrzeciona bezpośrednio palcami zamiast grzechotką powoduje, że mierzony element ulega odkształceniu (szczególnie miękkie metale jak aluminium czy miedź), a wynik jest zaniżony. Zawsze używaj grzechotki do finalnego dociśnięcia.
3. Brudne powierzchnie pomiarowe
Wióry, pył, olej – każde zanieczyszczenie na kowadełku lub wrzecionie fałszuje wynik. Regularne czyszczenie powierzchni pomiarowych to podstawowy nawyk, który warto wyrobić sobie od samego początku.
4. Wpływ temperatury
Metal rozszerza się pod wpływem ciepła. Trzymanie mikrometru zbyt długo w dłoni może podgrzać kabłąk i wprowadzić błąd. Korzystaj z izolacyjnych wkładek (jeśli są) lub unikaj zbyt długiego trzymania kabłąka gołymi dłońmi.
5. Nieprawidłowe ustawienie elementu
Jeśli mierzony wałek lub płyta nie jest prostopadle do osi wrzeciona, zmierzysz cięciwę zamiast średnicy, co da zawyżony wynik. Poświęć chwilę na prawidłowe ustawienie elementu.
6. Zapomniane zerowanie
Pominięcie sprawdzenia zera przed serią pomiarów to klasyczny błąd systemowy – wszystkie wyniki będą obarczone tą samą stałą odchyłką. Wyraź w sobie nawyk zerowania narzędzia za każdym razem, gdy je wyjmujesz z etui.
7. Uderzenia i upadki
Mikrometr jest precyzyjnym narzędziem pomiarowym – upadek na posadzkę warsztatu lub zderzenie z ciężkim elementem może trwale uszkodzić gwint wrzeciona lub odkształcić kabłąk, czyniąc narzędzie bezużytecznym. Przechowuj go zawsze w dedykowanym etui i nigdy nie kładź go w miejscu, gdzie może spaść lub zostać przygnieciony.
Konserwacja i przechowywanie mikrometru
Prawidłowa konserwacja przekłada się bezpośrednio na trwałość i dokładność narzędzia:
- Po każdym użyciu zetrzyj powierzchnie pomiarowe miękką, suchą szmatką.
- Raz na jakiś czas posmaruj wrzeciono cienką warstwą oleju do narzędzi pomiarowych – zapobiega to korozji i utrzymuje płynność ruchu.
- Przechowuj mikrometr w etui, z wrzecionem lekko odsunietym od kowadełka (luz około 0,1–0,2 mm) – zapobiega to naprężeniom kabłąka i korozji kontaktowej powierzchni pomiarowych.
- Regularnie (np. co roku) oddawaj narzędzie do legalizacji lub wzorcowania w akredytowanym laboratorium pomiarowym, szczególnie jeśli jest używane do celów produkcyjnych lub kontroli jakości.
Mikrometr cyfrowy vs. analogowy – co wybrać?
Na rynku dostępne są zarówno mikrometry analogowe (mechaniczne), jak i cyfrowe z wyświetlaczem LCD. Każdy typ ma swoje zalety:
Mikrometr analogowy: nie wymaga baterii, jest bardziej odporny na warunki warsztatowe, pozwala lepiej zrozumieć zasadę działania narzędzia. Idealny do nauki i do pracy w środowiskach o podwyższonym ryzyku uszkodzenia elektroniki.
Mikrometr cyfrowy: odczyt wynika bezpośrednio z wyświetlacza, co eliminuje błędy odczytu skali; często wyposażony w funkcję zerowania w dowolnym miejscu zakresu, transmisję danych do komputera (port SPC) oraz automatyczne wyłączanie. Świetny wybór dla laboratoriów i kontroli seryjnej produkcji.
Dla początkującego spawacza lub ślusarza zalecamy start z mikrometrem analogowym, który wymusi dokładne poznanie zasady odczytu i mechanizmu działania narzędzia. Z czasem można uzupełnić warsztat o wersję cyfrową.
Podsumowanie
Mikrometr zewnętrzny to nieocenione narzędzie w warsztacie metalowym i spawalniczym – pod warunkiem, że używa się go świadomie i zgodnie z zasadami. Regularne zerowanie, czystość powierzchni pomiarowych, prawidłowa technika docisku i odczytu oraz odpowiednie przechowywanie to filary rzetelnego pomiaru. Opanowanie obsługi mikrometru zwróci się wielokrotnie w postaci precyzyjnie wykonanych elementów i wyeliminowanych braków produkcyjnych.
Jeśli dopiero zaczynasz przygodę z mikrometrami, ćwicz na elementach o znanych wymiarach (np. wzorcach lub wiertłach kalibracyjnych), zanim zaczniesz mierzyć gotowe części produkcyjne. Precyzja to nawyk – i jak każdy nawyk, wymaga czasu i powtórzeń, by stać się drugą naturą.
