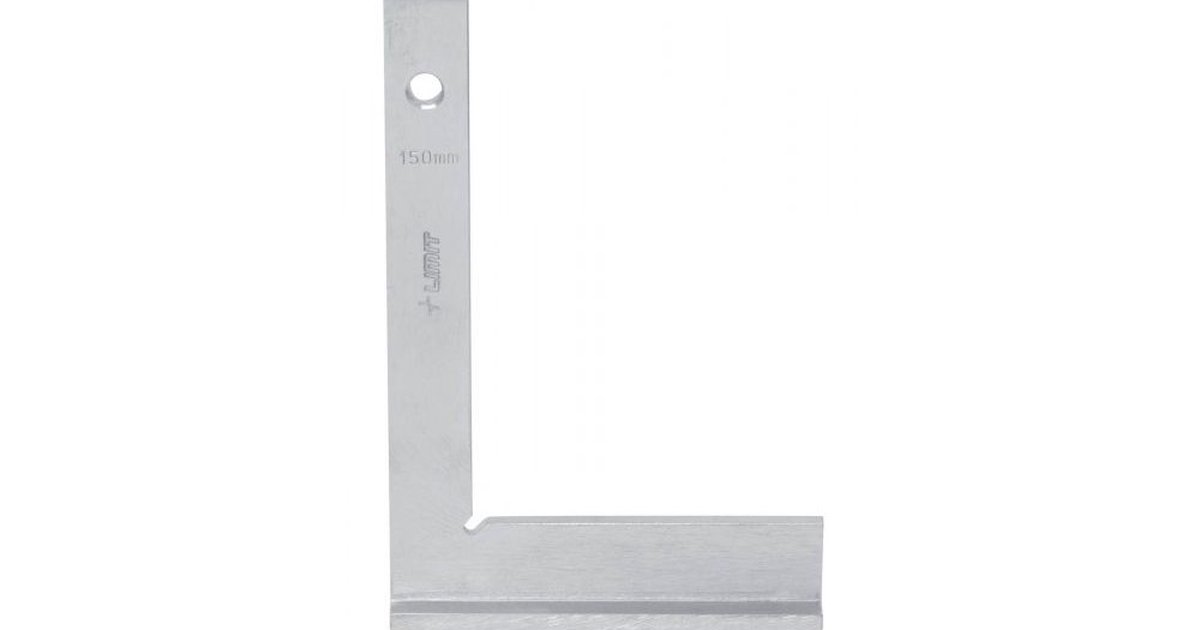

Kątownik warsztatowy – niezbędne narzędzie w każdym warsztacie
W pracy spawacza, ślusarza czy konstruktora metalowych elementów precyzja jest absolutnie kluczowa. Nawet najmniejsze odchylenie od kąta prostego może spowodować, że cała konstrukcja będzie wadliwa, a poprawienie błędów – czasochłonne i kosztowne. Kątownik warsztatowy to narzędzie, które na co dzień bierzemy do ręki bez zastanowienia, zakładając, że jest sprawne. Tymczasem regularne sprawdzanie jego dokładności powinno być elementem rutynowej kontroli wyposażenia każdego warsztatu.
Budowa i rodzaje kątowników warsztatowych
Zanim przejdziemy do metod weryfikacji dokładności, warto przypomnieć sobie, z jakim narzędziem mamy do czynienia. Kątownik warsztatowy zbudowany jest zazwyczaj z dwóch ramion ustawionych względem siebie pod kątem 90 stopni. W zależności od zastosowania i klasy dokładności wyróżniamy kilka podstawowych typów:
- Kątownik płaski (płytowy) – wykonany z jednej płyty stalowej lub żeliwnej, stosowany do sprawdzania płaskości i prostopadłości na stole kontrolnym.
- Kątownik cylindryczny – w formie walca z precyzyjnie wykonanym kołnierzem, używany w kontroli maszyn i obrabiarek.
- Kątownik z podstawą (z półką) – posiada szeroką stopkę, co umożliwia stabilne ustawienie go na powierzchni mierzonego elementu.
- Kątownik nastawny – pozwala na ustawianie różnych kątów, nie tylko 90 stopni.
W warsztacie spawalniczym i ślusarskim najczęściej spotykamy kątowniki ze stali narzędziowej lub węglowej, hartowane i szlifowane. Klasy dokładności – od 0 do 3 – określają dopuszczalne odchyłki wymiarowe i kątowe według norm PN-ISO lub DIN.
Dlaczego kątownik może tracić dokładność?
Wiele osób zakłada, że stalowe narzędzie pomiarowe służy wiecznie i nie wymaga szczególnej troski. To błędne przekonanie, które może prowadzić do poważnych błędów wykonawczych. Kątownik może tracić swoją dokładność z kilku powodów:
- Mechaniczne uszkodzenia – upadki, uderzenia o twardy materiał, przygniecenie przez ciężkie elementy mogą spowodować trwałe odkształcenie ramion.
- Korozja – rdza na powierzchniach pomiarowych nie tylko niszczy dokładność krawędzi, ale może też wypaczać wymiary.
- Zużycie ścierne – intensywne użytkowanie, szczególnie przy przesuwaniu po stalowych powierzchniach, powoduje stopniowe starcie krawędzi roboczych.
- Naprężenia termiczne – gwałtowne zmiany temperatury, np. praca w pobliżu spawanego materiału, mogą powodować mikroodkształcenia.
- Nieodpowiednie przechowywanie – rzucanie narzędzi luzem do skrzynki zamiast w dedykowanych uchwytach.
Metoda sprawdzania dokładności kątownika – krok po kroku
Najpopularniejszą i najdokładniejszą metodą samodzielnego sprawdzenia kątownika jest tzw. metoda odwrócenia. Nie wymaga ona specjalistycznego sprzętu, a jedynie płyty kontrolnej lub precyzyjnej powierzchni odniesienia oraz ołówka lub rysioka.
Krok 1 – Przygotowanie powierzchni odniesienia
Połóż kątownik na płaskiej, czystej powierzchni – najlepiej na płycie traserskiej lub dokładnie wyprostowanym kawałku stali walcowanej na zimno. Powierzchnia musi być wolna od zanieczyszczeń, pyłu i odprysków spawalniczych.
Krok 2 – Narysowanie pierwszej linii
Przyłóż stopkę kątownika do prostej krawędzi i poprowadź rysik wzdłuż pionowego ramienia, zaznaczając linię na papierze lub płycie traserskiej. Postaraj się trzymać rysik jak najbliżej krawędzi roboczej narzędzia.
Krok 3 – Odwrócenie kątownika
Obróć kątownik o 180 stopni wokół osi pionowej (tzw. lustrzane odbicie) i ponownie przyłóż stopkę do tej samej krawędzi odniesienia. Poprowadź drugą linię obok pierwszej.
Krok 4 – Analiza wyników
Jeśli kątownik jest idealnie dokładny, obie linie będą do siebie równoległe. Jeśli kąt odbiega od 90 stopni, linie będą się rozbiegać lub zbiegać. Rozstaw między liniami na końcu ramienia podzielony przez dwa daje rzeczywistą wartość odchyłki kątowej. Im dłuższe ramię kątownika, tym łatwiej zauważyć nawet minimalne odchylenie.
Sprawdzanie za pomocą kalibrowanego przyrządu
W sytuacjach, gdy wymagana jest absolutna pewność co do dokładności narzędzia – na przykład przy certyfikowanych pracach spawalniczych lub produkcji seryjnej – warto skorzystać z profesjonalnej weryfikacji. Opcje są następujące:
- Kątomierz optyczny lub elektroniczny – pozwala zmierzyć kąt z dokładnością do kilku sekund łukowych.
- Czujnik zegarowy z podstawą – montowany wzdłuż ramienia kątownika i przejeżdżający po precyzyjnej płycie pozwala wykryć odchyłki rzędu 0,01 mm na długości 100 mm.
- Laboratorium metrologiczne – wysyłka narzędzia do akredytowanego laboratorium daje pewność i certyfikat kalibracji, wymagany przy pracy w systemach jakości ISO.
Jakie odchyłki są dopuszczalne?
Normy precyzują, jakie tolerancje są dopuszczalne dla poszczególnych klas dokładności kątowników. Orientacyjne wartości odchyłek kątowych dla kątownika ze stopką o długości ramienia do 250 mm:
- Klasa 0 – odchyłka do 0,010 mm na 250 mm (przeznaczone do laboratoriów, wzorce)
- Klasa 1 – odchyłka do 0,020 mm na 250 mm (precyzyjna produkcja, kontrola)
- Klasa 2 – odchyłka do 0,040 mm na 250 mm (warsztaty produkcyjne, spawalnie)
- Klasa 3 – odchyłka do 0,080 mm na 250 mm (prace ogólnobudowlane, montaż)
Jeśli Twój kątownik wykazuje odchyłki przekraczające dopuszczalne dla jego klasy, jest to wyraźny sygnał, że czas na wymianę lub naprawę.
Kiedy wymienić kątownik warsztatowy?
Decyzja o wymianie kątownika nie zawsze jest prosta – zwłaszcza gdy narzędzie wygląda dobrze na pierwszy rzut oka. Oto sytuacje, w których wymiana jest konieczna lub wysoce wskazana:
Widoczne uszkodzenia mechaniczne
Wgniecenia, wyszczerbienia krawędzi roboczej, pęknięcia – to oczywiste sygnały, że narzędzie nie nadaje się do dalszego użytkowania jako przyrząd pomiarowy. Takie kątowniki można co najwyżej stosować pomocniczo jako szablony, nie do kontroli wymiarowej.
Przekroczenie dopuszczalnych odchyłek
Jeśli weryfikacja wykazała odchyłki większe niż przewiduje norma dla danej klasy, kątownik należy wycofać z użycia jako narzędzie pomiarowe. W niektórych przypadkach możliwa jest rektyfikacja (szlifowanie krawędzi) w specjalistycznym zakładzie, jednak koszt takiej naprawy często przewyższa cenę nowego narzędzia.
Korozja powierzchni pomiarowych
Delikatna rdza usuwalna papierem ściernym o drobnym ziarnie nie zawsze dyskwalifikuje kątownik, jednak głęboka korozja powodująca ubytki materiału to powód do natychmiastowej wymiany. Raz pokryta rdzą powierzchnia pomiarowa nigdy nie odzyska pełnej dokładności.
Niezgodność z wymaganiami systemów jakości
Jeśli Twój warsztat pracuje w systemie zarządzania jakością (ISO 9001, EN 3834 dla spawalnictwa), wyposażenie pomiarowe musi posiadać ważne świadectwa kalibracji. Brak dokumentacji lub przeterminowana kalibracja to podstawa do wycofania narzędzia z użytku – niezależnie od jego fizycznego stanu.
Brak pewności co do historii narzędzia
Używany kątownik bez dokumentacji, kupiony z drugiej ręki lub przejęty po poprzednim pracowniku, powinien być sprawdzony przed użyciem. Jeśli nie możemy ustalić jego historii eksploatacyjnej i brakuje certyfikatu, bezpieczniej jest zainwestować w nowe, certyfikowane narzędzie.
Pielęgnacja i przechowywanie – jak przedłużyć żywotność kątownika
Dobry kątownik warsztatowy to inwestycja, która może służyć przez wiele lat, jeśli jest właściwie traktowany. Kilka podstawowych zasad:
- Czyszczenie po każdym użyciu – przetrzyj powierzchnie pomiarowe czystą szmatką, usuwając wióry, pył metaliczny i resztki substancji chłodzących.
- Ochrona przed korozją – po oczyszczeniu lekko natrzyj powierzchnie pomiarowe cienką warstwą oleju maszynowego lub specjalnego preparatu antykorozyjnego.
- Oddzielne przechowywanie – kątowniki powinny leżeć w dedykowanych uchwytach lub skrzyneczkach, z dala od innych narzędzi, które mogłyby je uderzyć lub zarysować.
- Unikanie upadków – zawsze odkładaj kątownik na stabilne miejsce; upadek z ławy roboczej może trwale zniszczyć dokładność nawet drogiego narzędzia.
- Regularne przeglądy – ustal harmonogram sprawdzania dokładności, np. co 6 lub 12 miesięcy, w zależności od intensywności użytkowania.
Podsumowanie
Kątownik warsztatowy to niepozorne, ale niezwykle ważne narzędzie, od którego dokładności zależy jakość całej spawanej lub ślusarskiej konstrukcji. Regularne sprawdzanie jego precyzji metodą odwrócenia lub przy użyciu profesjonalnych przyrządów pomiarowych pozwala wychwycić problemy zanim doprowadzą do poważnych błędów wykonawczych. Nie czekaj, aż odchyłki staną się widoczne gołym okiem – działaj proaktywnie i wymieniaj narzędzia, gdy tylko przestają spełniać wymagane normy. Pamiętaj, że cena nowego kątownika klasy 2 jest wielokrotnie niższa niż koszt poprawek i materiałów zmarnowanych przez błędy pomiarowe.
