Czym jest kalibracja narzędzi pomiarowych?
Kalibracja to proces porównywania wskazań narzędzia pomiarowego ze wzorcem o znanej i potwierdzonej wartości, a następnie – jeśli to konieczne – wprowadzania korekt. W branży spawalniczej i obróbki metali precyzyjne pomiary mają fundamentalne znaczenie. Grubość spoiny, temperatura procesu, wymiary geometryczne elementów stalowych czy natężenie prądu spawania – wszystkie te parametry muszą być mierzone dokładnie, aby gotowy produkt spełniał normy jakościowe i bezpieczeństwa.
Warto rozróżnić kalibrację od weryfikacji (sprawdzenia) oraz od regulacji (adiustacji). Kalibracja sama w sobie jest działaniem informacyjnym – dostarcza danych o błędach wskazań. Dopiero na jej podstawie podejmuje się decyzję o adiustacji, czyli korekcie wskazań urządzenia. W wielu zakładach produkcyjnych te trzy czynności są wykonywane łącznie, ale ich rozróżnienie jest ważne dla prawidłowego zarządzania parkiem maszynowym.
Dlaczego kalibracja jest tak ważna w spawalnictwie i metalurgii?
W pracy z metalem nie ma miejsca na zgadywanie. Spawanie konstrukcji nośnych, precyzyjna obróbka skrawaniem czy kontrola jakości wyrobów hutniczych wymagają narzędzi, którym można ufać w 100%. Oto najważniejsze powody, dla których kalibracja powinna być integralną częścią kultury jakości każdego warsztatu i zakładu produkcyjnego:
- Bezpieczeństwo konstrukcji: Błędne pomiary mogą prowadzić do wadliwych spoin, niedostatecznej grubości ścianek czy nieprawidłowych naprężeń w materiale. W przypadku konstrukcji budowlanych, mostów czy zbiorników ciśnieniowych konsekwencje mogą być tragiczne.
- Zgodność z normami: Większość procesów spawalniczych regulują normy takie jak PN-EN ISO 3834, PN-EN 15614 czy wymagania dozoru technicznego (UDT). Dokumentacja kalibracji jest często wymagana podczas audytów i certyfikacji.
- Redukcja kosztów: Nieprecyzyjne narzędzia powodują odrzuty, konieczność poprawek i marnowanie materiału. Inwestycja w regularną kalibrację zwraca się wielokrotnie w postaci zmniejszonych strat produkcyjnych.
- Wiarygodność wyników kontroli: Wyniki badań nieniszczących (NDT), pomiarów geometrycznych czy testów twardości mają wartość tylko wtedy, gdy narzędzia, którymi je wykonano, są skalibrowane i sprawne.
- Wymagania klientów i kontraktowe: Coraz więcej zleceniodawców wymaga przedstawienia aktualnych świadectw kalibracji sprzętu pomiarowego jako warunku przyjęcia produktu lub podpisania kontraktu.
Jakie narzędzia pomiarowe wymagają kalibracji w warsztacie spawalniczym?
Park narzędzi pomiarowych w zakładzie zajmującym się spawaniem i obróbką metali jest zazwyczaj bardzo zróżnicowany. Do najważniejszych urządzeń wymagających regularnej kalibracji należą:
Narzędzia do pomiarów geometrycznych

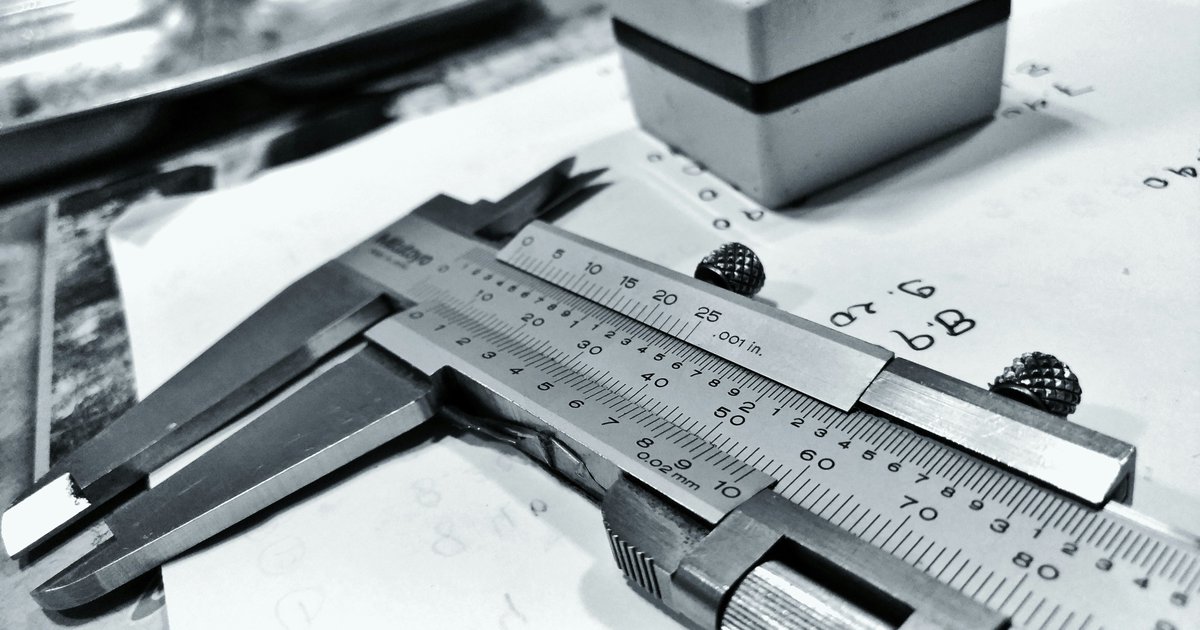

- Suwmiarki i mikrometry – podstawowe narzędzia każdego metalowca, używane do pomiaru grubości, średnic i długości. Nawet drobne uderzenie lub upadek może spowodować nieodwracalne błędy wskazań.
- Czujniki zegarowe i czujniki elektroniczne – stosowane do kontroli bicia, płaskości i prostoliniowości elementów.
- Wzorce długości i szablony spawalnicze – używane do oceny geometrii spoin, kąta ukosowania i wymiarów spoiny pachwinowej.
- Poziomice i kątomierze – szczególnie istotne przy montażu konstrukcji stalowych.
Narzędzia do pomiarów elektrycznych
- Amperomierze i woltomierze spawalnicze – dokładność pomiaru prądu i napięcia spawania ma bezpośredni wpływ na jakość złącza spawanego.
- Mierniki mocy i oscyloskopy – stosowane przy zaawansowanych procesach spawania MIG/MAG, TIG czy spawania laserowego.
Narzędzia do pomiarów temperatury
- Termometry kontaktowe i pirometry – niezbędne do kontroli temperatury podgrzewania, temperatury między ściegami oraz temperatury podczas obróbki cieplnej.
- Termopary i rejestratory temperatury – stosowane w piecach do obróbki cieplnej i podgrzewaczach indukcyjnych.
Przyrządy do badań nieniszczących (NDT)
- Defektoskopy ultradźwiękowe – kalibrowane na wzorcach z otworami lub karbami o znanych wymiarach.
- Grubościomierze ultradźwiękowe – kalibrowane na wzorcach o certyfikowanej grubości.
- Twardościomierze – kalibrowane przy użyciu atestowanych płytek wzorcowych twardości.
Kiedy należy kalibrować narzędzia pomiarowe?
Odpowiedź na to pytanie zależy od kilku czynników: rodzaju narzędzia, intensywności jego użytkowania, warunków środowiskowych oraz wymagań normowych lub kontraktowych. Można wyróżnić cztery główne sytuacje, w których kalibracja jest bezwzględnie konieczna:
1. Kalibracja okresowa (harmonogramowa)
Jest to najczęściej stosowane podejście. Zakład ustala interwały kalibracji dla poszczególnych typów narzędzi – np. suwmiarki co 12 miesięcy, termometry kontaktowe co 6 miesięcy, defektoskopy ultradźwiękowe co rok. Interwały te powinny być oparte na zaleceniach producenta, wymaganiach norm (np. ISO 9001, ISO 17025) oraz historii wcześniejszych kalibracji.
2. Po uszkodzeniu lub zdarzeniu losowym
Każde narzędzie, które upadło, zostało uderzone, zamoczone lub wystawione na ekstremalne warunki, powinno zostać skalibrowane przed ponownym użyciem. Nawet jeśli nie widać uszkodzeń fizycznych, wewnętrzna geometria precyzyjnego przyrządu może być zaburzona.
3. Przed ważnym zleceniem lub audytem
Jeśli zakład przygotowuje się do certyfikacji, audytu klienta lub realizacji zlecenia o szczególnych wymaganiach jakościowych, warto przeprowadzić kalibrację kluczowych narzędzi nawet poza standardowym harmonogramem. Posiadanie aktualnych świadectw kalibracji znacznie ułatwia procedury certyfikacyjne.
4. Gdy wyniki pomiarów budzą wątpliwości
Jeśli operator zauważy, że wskazania narzędzia są niespójne, odbiegają od wartości oczekiwanych lub różnią się od wskazań innego sprawdzonego przyrządu, należy natychmiast wstrzymać użytkowanie i zlecić kalibrację.
Jak przebiega proces kalibracji?
Kalibracja może być przeprowadzana wewnętrznie (przez własne laboratorium zakładu) lub zewnętrznie (przez akredytowane laboratorium kalibracyjne). W obu przypadkach proces przebiega według podobnych zasad:
- Identyfikacja i rejestracja narzędzia – przypisanie unikalnego numeru identyfikacyjnego, odnotowanie danych o narzędziu (producent, model, numer seryjny, data ostatniej kalibracji).
- Sprawdzenie stanu technicznego – oględziny zewnętrzne pod kątem uszkodzeń mechanicznych, zanieczyszczeń, korozji.
- Kondycjonowanie – wyrównanie temperatury narzędzia i wzorca do warunków środowiskowych pomieszczenia kalibracyjnego (zazwyczaj 20°C ±2°C).
- Pomiary porównawcze – wykonanie serii pomiarów przy użyciu wzorców o certyfikowanej wartości. Wyniki są rejestrowane.
- Ocena błędów – obliczenie błędu wskazań, powtarzalności i odtwarzalności. Porównanie z dopuszczalnymi wartościami błędu dla danego narzędzia.
- Adiustacja (jeśli konieczna) – jeśli błędy przekraczają wartości dopuszczalne, narzędzie jest regulowane lub kierowane do naprawy.
- Wystawienie świadectwa kalibracji – dokument zawierający wyniki pomiarów, niepewność pomiarową, datę kalibracji i termin następnej kalibracji.
- Oznakowanie narzędzia – naklejenie etykiety lub przywieszki z datą kalibracji i terminem kolejnej kalibracji.
Kalibracja wewnętrzna czy zewnętrzna – co wybrać?
Wybór między kalibracją wewnętrzną a zleceniem jej akredytowanemu laboratorium zależy od kilku czynników:
Kalibracja wewnętrzna jest tańsza i bardziej elastyczna, jednak wymaga posiadania wzorców odniesienia o udokumentowanej spójności pomiarowej, odpowiedniej infrastruktury (stabilne warunki środowiskowe, odpowiednie stanowisko) oraz przeszkolonego personelu. Jest odpowiednia dla prostych narzędzi geometrycznych w zakładach z ugruntowanym systemem zarządzania jakością.
Kalibracja zewnętrzna w akredytowanym laboratorium daje gwarancję bezstronności i spójności z krajowymi oraz międzynarodowymi wzorcami pomiarowymi. Jest niezbędna w przypadku narzędzi stosowanych w procesach objętych nadzorem dozoru technicznego, w produkcji lotniczej, energetycznej czy przy kontraktach wymagających akredytowanych świadectw kalibracji.
Zarządzanie kalibracją w zakładzie – praktyczne wskazówki
Skuteczne zarządzanie kalibracją wymaga systemu, a nie jednorazowych działań. Oto kilka praktycznych rekomendacji dla kierowników jakości i właścicieli warsztatów spawalniczych:
- Stwórz rejestr narzędzi pomiarowych – lista wszystkich przyrządów wraz z numerami identyfikacyjnymi, lokalizacją, interwałem kalibracji i datą następnej kalibracji to absolutna podstawa.
- Wprowadź system przypomnień – oprogramowanie do zarządzania jakością lub nawet prosty arkusz kalkulacyjny z automatycznymi przypomnieniami znacząco zmniejsza ryzyko przeterminowania kalibracji.
- Szkolenie personelu – każdy operator powinien wiedzieć, jak sprawdzić, czy narzędzie ma aktualną kalibrację, i co zrobić, jeśli tak nie jest.
- Segregacja narzędzi – narzędzia przeterminowane lub oczekujące na kalibrację powinny być fizycznie oddzielone (oznaczone czerwoną etykietą lub umieszczone w wydzielonym miejscu), aby nie były przypadkowo użyte w produkcji.
- Analiza trendów – regularne porównywanie wyników kalibracji z biegiem czasu pozwala wykryć narzędzia, które szybko tracą dokładność, i dostosować interwały kalibracji lub wymienić sprzęt.
Koszty kalibracji a koszty błędów pomiarowych
Jednym z najczęstszych argumentów przeciwko regularnej kalibracji są koszty. Faktycznie, kalibracja specjalistycznych przyrządów pomiarowych w akredytowanym laboratorium może wiązać się z wydatkiem od kilkudziesięciu do kilku tysięcy złotych za narzędzie. Jednak warto zestawić te koszty z potencjalnymi stratami wynikającymi z braku kalibracji:
- Koszt odrzutów i poprawek w produkcji seryjnej może wynosić wielokrotność rocznych kosztów kalibracji całego parku narzędzi.
- Wadliwy wyrób dostarczony do klienta generuje koszty reklamacji, transportu, napraw i – co najgorsze – utratę zaufania.
- W przypadku awarii konstrukcji lub wypadku związanego z wadliwą spoiną koszty prawne i odszkodowawcze mogą być niewyobrażalnie wysokie.
- Cofnięcie certyfikacji (np. zgodności z EN 1090) wskutek braku dokumentacji kalibracji może skutkować utratą możliwości ubiegania się o kontrakty w sektorze publicznym i budowlanym.
Podsumowanie
Kalibracja narzędzi pomiarowych to nie biurokratyczny obowiązek, lecz inwestycja w jakość, bezpieczeństwo i wiarygodność zakładu. W branży spawalniczej i metalurgicznej, gdzie precyzja pomiarów decyduje o integralności konstrukcji i życiu ludzkim, regularna i udokumentowana kalibracja powinna być traktowana jako element absolutnie niezbędny. Niezależnie od tego, czy prowadzisz jednoosobowy warsztat, czy zarządzasz dużym zakładem produkcyjnym – wprowadzenie systemu zarządzania kalibracją jest krokiem, który szybko przyniesie wymierne korzyści.
Pamiętaj: dokładny pomiar to podstawa dobrego spawania. A dobra spoina to fundament bezpiecznej konstrukcji.
