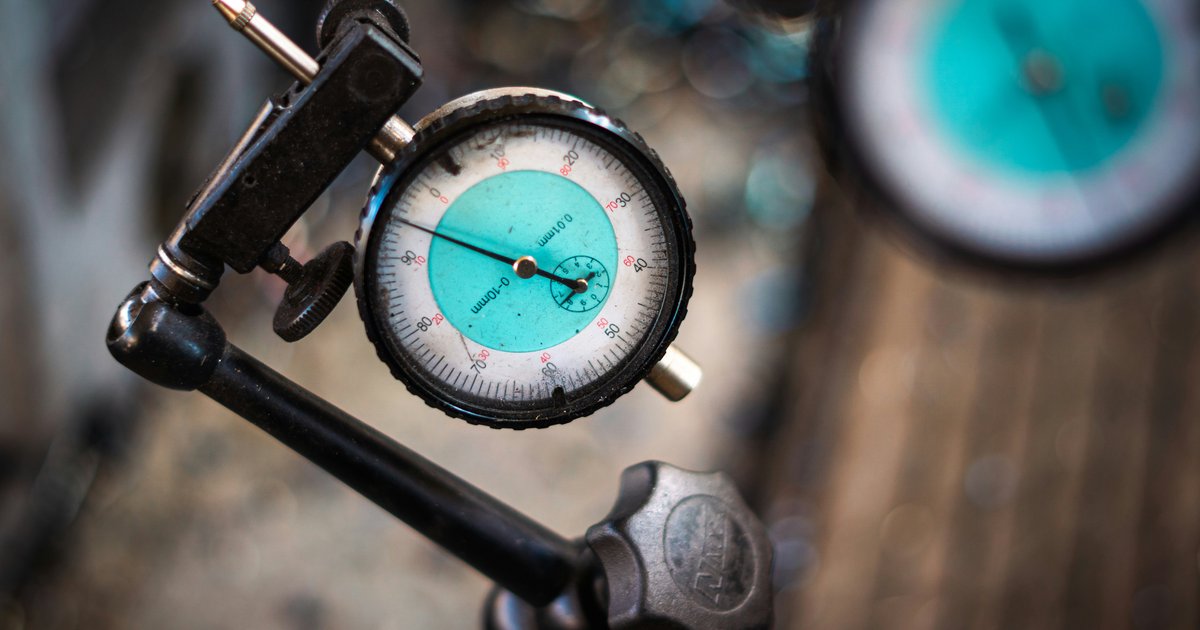

Czym jest czujnik zegarowy i jak działa?
Czujnik zegarowy (zwany też czujnikiem zegarowym tarczowym lub po prostu „zegarkiem") to przyrząd pomiarowy służący do pomiaru małych przemieszczeń liniowych. Jego nazwa pochodzi od charakterystycznej tarczy z podziałką, przypominającej tarczę zegara, na której odczytywane są wartości pomiarowe. Wewnątrz urządzenia znajduje się mechanizm zębatkowy lub dźwigniowy, który przenosi ruch trzpienia pomiarowego na ruch wskazówki.
Zasada działania jest prosta: gdy trzpień pomiarowy (końcówka stykowa) zostaje przesunięty, ruch ten jest przekazywany poprzez system zębatek i kół zębatych na wskazówkę, która obraca się po tarczy. Najczęściej stosowane czujniki zegarowe mają zakres pomiaru od 0 do 10 mm, a dokładność odczytu wynosi 0,01 mm (czyli 10 mikronów). Dostępne są również modele o dokładności 0,001 mm, zwane mikrometrycznymi czujnikami zegarowymi lub inaczej czujnikami zegarowymi mikrometrycznymi.
Budowa czujnika zegarowego
Zrozumienie budowy czujnika pomaga w jego prawidłowej obsłudze i konserwacji. Główne elementy to:
- Tarcza podziałkowa – okrągła skala z podziałką, zazwyczaj w zakresie 0–100 działek, gdzie każda odpowiada 0,01 mm. Tarcza jest najczęściej obrotowa, co umożliwia zerowanie czujnika w dowolnym położeniu.
- Wskazówka główna – duża wskazówka wskazująca wartość pomiaru na tarczy głównej.
- Licznik obrotów – mała tarcza (rewolucjometr) wskazująca pełne obroty wskazówki głównej, co odpowiada kolejnym milimetrom zakresu pomiarowego.
- Trzpień pomiarowy – wysuwany element, którego przemieszczenie jest mierzone. Zazwyczaj zakończony wymienną końcówką sferyczną lub płaską.
- Tuleja mocująca – cylindryczny element o standardowej średnicy (najczęściej 8 mm), służący do mocowania czujnika w uchwycie lub statywie.
- Obudowa – metalowa lub z tworzywa sztucznego, chroni mechanizm wewnętrzny przed uszkodzeniami mechanicznymi i zanieczyszczeniami.
Zastosowania czujnika zegarowego w warsztacie metalowym
Czujnik zegarowy jest narzędziem wszechstronnym, które znajduje zastosowanie w dziesiątkach codziennych operacji warsztatowych. Oto najważniejsze z nich:
1. Kontrola bicia narzędzi i elementów obrotowych
Jednym z najczęstszych zastosowań jest pomiar bicia promieniowego i czołowego wrzecion, uchwytów tokarskich, frezów i innych elementów obrotowych. Czujnik ustawia się na stałym elemencie maszyny (np. na stole frezarki lub oprawce), a trzpień dotyka mierzonego przedmiotu. Podczas obrotu wrzeciona lub elementu odczytuje się wartości bicia, czyli różnicę między maksymalnym a minimalnym wskazaniem. Dopuszczalne bicie w precyzyjnych tokarkach CNC wynosi zazwyczaj poniżej 0,01–0,02 mm.
2. Ustawianie imadła i stołu maszynowego
Przed przystąpieniem do obróbki na frezarce, szlifierce lub wiertarko-frezarce konieczne jest prawidłowe ustawienie imadła i stołu. Czujnik zegarowy zamocowany w wrzecionie (za pomocą uchwytu) pozwala sprawdzić równoległość szczęk imadła względem osi ruchu stołu. Przesuwając stół w jednym kierunku i obserwując wskazania czujnika, operator może precyzyjnie dopasować ustawienie do żądanej tolerancji.
3. Pomiar głębokości i wysokości
Czujnik zegarowy umieszczony na podstawie pomiarowej lub w statywie doskonale nadaje się do kontroli wysokości elementów, głębokości wgłębień i rowków, a także do sprawdzania płaskości powierzchni. W połączeniu z płytą pomiarową umożliwia szybkie i powtarzalne porównywanie wymiarów wielu detali z wzorcem.
4. Kontrola kształtu i prostoliniowości
Przy pomocy czujnika zegarowego można wykryć odchylenia kształtu takie jak owalność wałków, stożkowość oraz brak prostoliniowości szyn prowadnic. Tego typu kontrola jest szczególnie ważna przy regeneracji i naprawie maszyn, gdzie zużycie prowadnic może przekroczyć dopuszczalne wartości.
5. Ustawianie obrabianego przedmiotu w centrum
W pracy z czteroszczękowym uchwytem tokarskim, obrotnicą czy podziałnicą czujnik zegarowy jest niezastąpionym narzędziem do centrowania nieokrągłych elementów. Dzięki niemu można ustawić oś symetrii przedmiotu dokładnie na osi obrotu wrzeciona z dokładnością poniżej 0,01 mm.
6. Kontrola pasowania i tolerancji
Przy produkcji seryjnej czujniki zegarowe używane są w gniazdach kontrolnych do szybkiego sprawdzania, czy wymiary detalu mieszczą się w zadanej tolerancji. Dzięki nastawieniu wskaźników granicznych (często wyróżnionych kolorami – zielonym i czerwonym) operator może błyskawicznie ocenić zgodność detalu z wymaganiami.
Rodzaje czujników zegarowych
Na rynku dostępnych jest kilka typów czujników zegarowych, różniących się budową i przeznaczeniem:
- Czujniki zegarowe tarczowe – standardowy typ, opisany powyżej. Najszerzej stosowany w warsztatach.
- Czujniki dźwigniowe (testowe) – zamiast trzpienia wysuwającego się w osi, posiadają krótką dźwignię stykową. Umożliwiają pomiary w trudno dostępnych miejscach i pod różnymi kątami. Najczęściej stosowane przy sprawdzaniu bicia w otworach i rowkach.
- Czujniki elektroniczne (cyfrowe) – wyposażone w wyświetlacz LCD zamiast tarczy mechanicznej. Oferują możliwość zerowania w dowolnym punkcie, pomiar różnic (funkcja MIN/MAX), a niektóre modele mają wyjście danych do komputera lub systemu SPC.
- Czujniki mikrometryczne – wersja o dokładności 0,001 mm, stosowana w metrologii precyzyjnej i przy pomiarach kalibracyjnych.
Montaż i prawidłowe ustawienie czujnika zegarowego
Nawet najlepszy czujnik zegarowy nie da wiarygodnych wyników, jeśli zostanie nieprawidłowo zamontowany. Oto podstawowe zasady:
Wybór statywu i uchwytu
Czujnik zegarowy mocuje się najczęściej w statywie magnetycznym (tzw. magnesie maszynowym) lub w specjalnym uchwycie montowanym na wrzecionie frezarki. Statyw magnetyczny powinien być solidny i stabilny – najtańsze modele często wykazują zbyt dużą podatność na drgania, co fałszuje wyniki. Inwestycja w solidny statyw z magnesem neodymowym lub elektromagnetycznym zwraca się szybko w postaci dokładniejszych pomiarów.
Kierunek siły pomiarowej
Trzpień czujnika powinien być ustawiony prostopadle do mierzonej powierzchni. Kąt odchylenia większy niż kilka stopni wprowadza błąd pomiaru (błąd kosinu). W przypadku czujników dźwigniowych należy zadbać, aby ramię dźwigni pracowało jak najbliżej kąta prostego do powierzchni.
Wstępne dociążenie (pre-travel)
Przed rozpoczęciem pomiaru należy zawsze wcisnąć trzpień o kilka dziesiętnych milimetra, tak aby wskazówka znajdowała się mniej więcej w połowie skali (np. przy wartości 3–5 mm). To tak zwane wstępne dociążenie, które zapewnia poprawną pracę mechanizmu i możliwość rejestracji zarówno wychyleń dodatnich, jak i ujemnych.
Zerowanie czujnika
Po zamontowaniu czujnika i uzyskaniu właściwego wstępnego dociążenia należy wyzerować wskazanie poprzez obrót obrotowej tarczy do momentu, gdy wskazówka główna pokryje się z kreską zerową. W czujnikach cyfrowych wystarczy nacisnąć przycisk „ZERO" lub „SET".
Najczęstsze błędy przy użytkowaniu czujników zegarowych
W praktyce warsztatowej zdarzają się błędy, które mogą prowadzić do nieprawidłowych wyników i wadliwych części. Oto te najważniejsze, których należy unikać:
- Luźny montaż statywu – niestabilnie zamocowany statyw drga i przesuwa się podczas pomiaru. Należy zawsze sprawdzić pewność zamocowania przed odczytem.
- Brak wstępnego dociążenia – trzpień pracujący na granicy zakresu nie zapewnia liniowości wskazań mechanizmu.
- Pomiar na brudnych lub nieuzdatnionych powierzchniach – wióry, smary i zanieczyszczenia pod końcówką pomiarową fałszują wynik. Przed pomiarem zawsze należy wytrzeć powierzchnię.
- Uderzenia i upadki – mechanizm czujnika jest wrażliwy na wstrząsy. Nawet jedno upuszczenie czujnika na posadzkę może spowodować nieodwracalne uszkodzenie mechanizmu lub utratę dokładności.
- Praca bez wzorcowania – czujniki zegarowe powinny być regularnie wzorcowane lub sprawdzane na wzorcach płytkowych. Częstotliwość wzorcowania zależy od intensywności użytkowania – w warunkach produkcyjnych zaleca się kontrolę co 6–12 miesięcy.
- Zły kierunek pomiaru przy czujnikach dźwigniowych – dźwignia ma określony kierunek pracy, w którym pomiar jest liniowy. Praca „od tyłu" dźwigni lub pod złym kątem daje błędne wyniki.
Konserwacja i przechowywanie
Odpowiednia pielęgnacja czujnika zegarowego przedłuża jego żywotność i utrzymuje dokładność przez wiele lat:
- Po każdym użyciu przecierać obudowę i trzpień suchą, czystą szmatką. Unikać agresywnych środków chemicznych, które mogą uszkodzić uszczelnienia i mechanizm.
- Przechowywać czujnik w etui lub pudełku ochronnym, z dala od wilgoci i zapylenia. Nigdy nie kłaść czujnika luzem w szufladzie razem z innymi narzędziami.
- Trzpień pomiarowy przed odłożeniem czujnika powinien być wysunięty w pozycji spoczynkowej (nie dociśnięty), aby nie naprężać sprężyny powrotnej przez dłuższy czas.
- Jeśli czujnik był narażony na wilgoć lub chłodziwo, należy go osuszyć i ewentualnie serwisować u producenta lub w autoryzowanym punkcie kalibracyjnym.
- Regularnie sprawdzać kalibrację z użyciem płytek wzorcowych lub na kalibratorze kroczącym.
Jak wybrać czujnik zegarowy do warsztatu?
Wybór odpowiedniego czujnika zależy od planowanych zastosowań. Przy zakupie warto zwrócić uwagę na:
- Zakres pomiaru – dla większości zastosowań wystarczy 10 mm, jednak do niektórych prac (np. kontrola prostoliniowości dłuższych prowadnic) przydatny będzie zakres 25 lub 50 mm.
- Dokładność – standardowa dokładność 0,01 mm jest wystarczająca do zdecydowanej większości prac warsztatowych. Wyższa dokładność (0,001 mm) jest potrzebna głównie w metrologii i przy szlifowaniu precyzyjnym.
- Producent i klasa jakości – renomowane marki (Mitutoyo, Mahr, Käfer, Insize) oferują instrumenty o potwierdzonych parametrach metrologicznych i dostępnym wzorcowaniu. Tańsze odpowiedniki mogą mieć gorszą powtarzalność i krótszą żywotność, choć w warunkach nieprodukcyjnych często są wystarczające.
- Analog czy cyfrowy – czujniki analogowe są trwalsze i nie wymagają baterii, cyfrowe oferują komfort odczytu i dodatkowe funkcje. Wybór zależy od preferencji i charakteru pracy.
- Odporność na chłodziwo (IP) – jeśli czujnik będzie używany w środowisku z emulsjami i olejami chłodzącymi, warto wybrać model z odpowiednią klasą ochrony (IP54 lub wyższą).
Podsumowanie
Czujnik zegarowy to jeden z tych przyrządów, który po raz pierwszy użyty w warsztacie staje się nieodłącznym towarzyszem każdego precyzyjnego metalowca. Jego wszechstronność, przystępna cena oraz prostota obsługi sprawiają, że powinien znaleźć się w wyposażeniu każdego stanowiska roboczego – zarówno przy tokarce, frezarce, jak i przy stole kontrolnym. Kluczem do wiarygodnych wyników jest jednak nie tylko dobry sprzęt, ale przede wszystkim znajomość zasad prawidłowego montażu, obsługi i regularnej kalibracji. Stosując się do opisanych w tym artykule wskazówek, możesz mieć pewność, że Twoje pomiary będą miarodajne, a produkowane części spełnią zakładane tolerancje.
