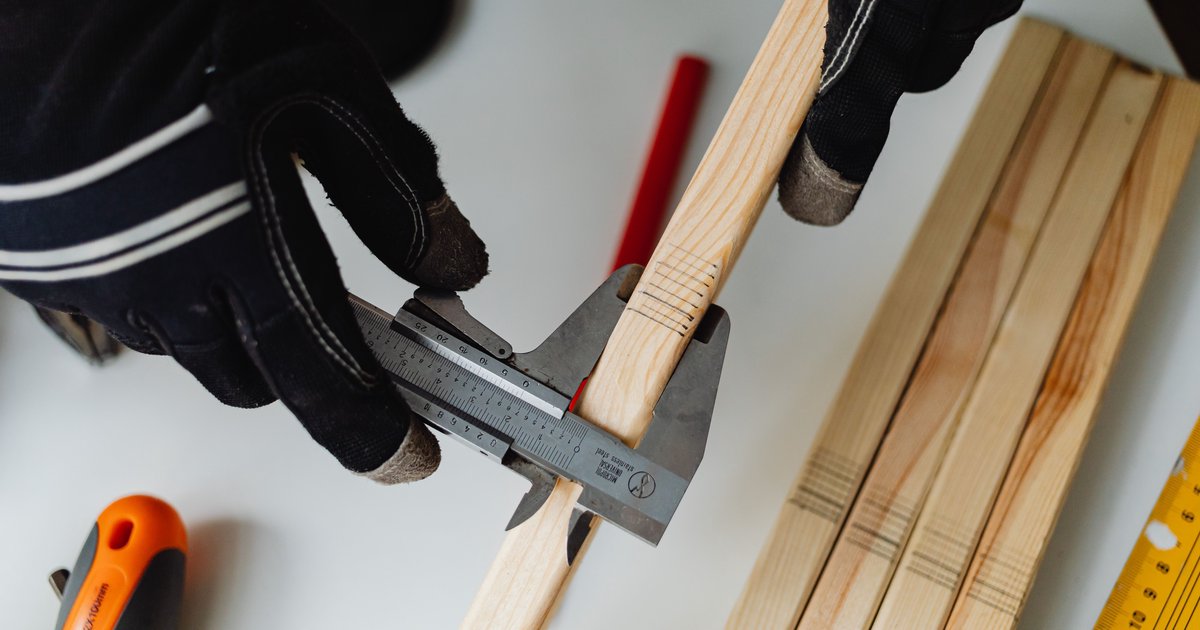

Suwmiarka jest niezastąpionym narzędziem w warsztacie spawalniczym, ślusarskim czy mechanicznym. Pozwala mierzyć wymiary zewnętrzne, wewnętrzne, głębokość otworów oraz odstępy z dokładnością do 0,02 mm lub nawet 0,01 mm. Jednak precyzja narzędzia nie gwarantuje precyzji pomiaru – ta zależy przede wszystkim od umiejętności osoby wykonującej pomiar. Poniżej znajdziesz kompleksowy przegląd błędów, które najczęściej popełniają użytkownicy suwmiarek, oraz wskazówki, jak się przed nimi ustrzec.
Dlaczego błędy pomiarowe suwmiarką są tak istotne?
W branży metalurgicznej i spawalniczej tolerancje wymiarowe często wynoszą zaledwie kilka dziesiętnych milimetra. Błędny odczyt może skutkować wadliwym dopasowaniem elementów, koniecznością powtórzenia obróbki, a w skrajnych przypadkach – awarią gotowej konstrukcji. Dlatego znajomość źródeł błędów pomiarowych i umiejętność ich eliminowania to kluczowe kompetencje każdego pracownika warsztatu.
Rodzaje błędów pomiarowych suwmiarką
Błędy pomiarowe można podzielić na kilka głównych kategorii:
- Błędy wynikające ze stanu narzędzia – zużycie, uszkodzenia mechaniczne, brud
- Błędy techniki pomiarowej – niewłaściwe trzymanie, zły kąt odczytu, nadmierny docisk
- Błędy odczytu – nieprawidłowe odczytanie skali noniuszowej lub cyfrowej
- Błędy środowiskowe – temperatura, wibracje, odkształcenia mierzonego elementu
1. Brudne lub zużyte szczęki suwmiarki
Jednym z najczęstszych, a zarazem najbardziej niedocenianych problemów jest zanieczyszczenie szczęk narzędzia. Wióry metalowe, olej, rdza czy nawet drobiny kurzu osadzające się między szczękami powodują, że wymiar odczytany ze skali jest większy od rzeczywistego.
Jak tego unikać? Przed każdym pomiarem należy przetrzeć szczęki suwmiarki czystą, suchą szmatką lub sprężonym powietrzem. Warto też regularnie czyścić prowadnicę suwaka. Narzędzie przechowywane w skrzynce lub futerale jest znacznie mniej narażone na zabrudzenia niż leżące luzem na stole warsztatowym.
Zużycie mechaniczne szczęk – ich starcie lub odkształcenie – to problem długotrwałego użytkowania. Jeśli domknięte szczęki nie stykają się idealnie na całej długości lub widać między nimi szczelinę, suwmiarka wymaga kalibracji lub wymiany.
2. Błąd paralaksy przy odczycie skali
Błąd paralaksy pojawia się, gdy oko obserwatora nie jest ustawione prostopadle do płaszczyzny skali podczas odczytu. Wynik odczytu zależy wówczas od kąta patrzenia – patrząc z lewej strony odczytamy inną wartość niż patrząc z prawej. Ten błąd jest szczególnie powszechny przy suwmiarkach analogowych z noniuszem.
Jak tego unikać? Zawsze należy patrzeć na skalę prostopadle, trzymając suwmiarkę na poziomie oczu i zapewniając dobre oświetlenie miejsca pracy. Suwmiarki cyfrowe eliminują ten problem dzięki czytelnemu wyświetlaczowi LCD, choć nie rozwiązują innych błędów techniki pomiarowej.
3. Zbyt duży lub zbyt mały docisk szczęk
Siła, z jaką dociskamy szczęki suwmiarki do mierzonego elementu, ma ogromny wpływ na wynik. Zbyt silny docisk może odkształcać miękki materiał (tworzywa sztuczne, aluminium, cienkie blachy) lub powodować ugięcie szczęk suwmiarki, co daje odczyt mniejszy od rzeczywistości. Zbyt słaby docisk sprawia, że między szczękami pozostaje luz i odczyt jest zawyżony.
Jak tego unikać? Przy pomiarach elementów z materiałów miękkich należy stosować minimalny, ale pewny docisk. Pomocne jest stosowanie suwmiarek wyposażonych w rolkę frykcyjną lub hamulec, które ograniczają maksymalną siłę zacisku. W przypadku pomiarów seryjnych warto skalibrować „wyczucie" siły docisku na wzorcowym elemencie o znanych wymiarach.
4. Nieprawidłowe ustawienie suwmiarki względem mierzonego elementu
Kolejnym częstym błędem jest mierzenie pod kątem zamiast prostopadle do powierzchni. Jeśli szczęki suwmiarki nie są ustawione prostopadle do osi mierzonego wymiaru, otrzymamy wartość większą od rzeczywistej (jest to tzw. błąd cosinus).
Przykład: mierząc średnicę wałka, należy upewnić się, że szczęki obejmują go symetrycznie w najszerszym miejscu przekroju. Przy pomiarze głębokości – sztyft głębokościomierza musi być prostopadły do dna otworu.
Jak tego unikać? Podczas pomiaru należy delikatnie obracać suwmiarkę, szukając minimalnego wskazania przy pomiarach zewnętrznych lub maksymalnego przy pomiarach wewnętrznych – to gwarantuje prawidłowe ustawienie. Pomocne jest też unieruchomienie mierzonego elementu w imadle lub uchwycie.
5. Błędy odczytu skali noniuszowej
Skala noniuszowa (wernierkowa) sprawia trudność wielu użytkownikom. Błędy odczytu polegają najczęściej na:
- Odczytaniu złej kreski noniusza – wybraniu kreski, która wydaje się być w jednej linii ze skalą główną, choć nie jest to kreska właściwa
- Nieuwzględnieniu wartości całkowitych ze skali głównej
- Pomyleniu skali metrycznej i calowej (w suwmiarkach dwuskalowych)
- Złym oświetleniu lub brudnych kreskowaniach utrudniających odczyt
Jak tego unikać? Odczyt należy wykonywać zawsze w dobrym świetle, ewentualnie z pomocą lupy. Warto stosować systematyczną metodę: najpierw odczytać wartość całkowitą ze skali głównej, następnie określić, która kreska noniusza pokrywa się ze skalą główną. Regularne ćwiczenie odczytu na wzorcach o znanych wymiarach pomaga wyrobić nawyk prawidłowego korzystania z noniusza.
6. Wpływ temperatury na wynik pomiaru
Metale rozszerzają się pod wpływem ciepła. Mierzony element nagrzany do temperatury wyższej niż 20°C (standardowa temperatura referencyjna dla pomiarów) będzie miał większe wymiary niż w stanie zimnym. To samo dotyczy samej suwmiarki – jeśli trzymamy ją długo w dłoni, ciepło naszego ciała może lekko rozszerzyć jej elementy.
W warunkach warsztatowych problem ten jest szczególnie istotny przy pomiarach elementów po obróbce cieplnej, spawaniu lub po długotrwałej pracy maszyny. Różnica temperatur rzędu 20°C może powodować błąd pomiaru stali rzędu kilku mikrometrów na każde 100 mm wymiaru – przy wysokich wymaganiach tolerancyjnych jest to wartość istotna.
Jak tego unikać? Przed pomiarem należy odczekać, aż mierzony element osiągnie temperaturę otoczenia (co najmniej 20-30 minut po obróbce). Suwmiarkę należy odkładać na stolik, a nie trzymać w dłoni, gdy nie jest używana. W środowiskach o zmiennej temperaturze warto stosować kompensację termiczną.
7. Niezerowanie suwmiarki przed pomiarem
Suwmiarki analogowe z czasem mogą wykazywać przesunięcie zera – czyli wskazanie innej wartości niż zero przy zamkniętych szczękach. Podobny problem dotyczy suwmiarek cyfrowych z rozładowaną baterią lub po uderzeniu. Jeśli użytkownik nie sprawdzi zera przed pomiarem, każdy wynik będzie obarczony stałym błędem systematycznym.
Jak tego unikać? Przed każdą sesją pomiarową należy domknąć szczęki i sprawdzić, czy wskazanie wynosi dokładnie zero. W suwmiarkach cyfrowych należy nacisnąć przycisk „zero" lub „set". Jeśli suwmiarka analogowa nie zeruje się prawidłowo, trzeba ją oddać do kalibracji lub wymiany.
8. Uszkodzenia mechaniczne suwmiarki
Upuszczenie suwmiarki na twardą podłogę, uderzenie, złe przechowywanie – to wszystko może spowodować odkształcenie szczęk, luzy w prowadnicy lub uszkodzenie skali. Nawet drobne wgniecenie lub ugięcie szczęki może skutkować trwałym błędem pomiaru.
Jak tego unikać? Suwmiarkę należy traktować jak precyzyjny instrument – nie rzucać na stół, nie używać jako dźwigni, nie uderzać nią w inne przedmioty. Przechowywanie w dedykowanym futerale lub kasecie ochronnej przedłuża żywotność narzędzia i chroni przed uszkodzeniami. Po każdym upadku suwmiarkę należy bezwzględnie sprawdzić na wzorcowych elementach przed dalszym użyciem.
9. Nieodpowiedni dobór narzędzia do zadania
Suwmiarka to wszechstronne narzędzie, ale ma swoje ograniczenia. Próba zmierzenia wymiaru w trudno dostępnym miejscu, bardzo dużego otworu lub elementu o nieregularnym kształcie może prowadzić do błędów wynikających z geometrii pomiaru.
Przykładowo: do pomiaru dużych otworów wewnętrznych lepiej użyć średnicówki mikrometrycznej, do głębokich otworów – specjalnego głębokościomierza, a do pomiarów o najwyższej precyzji – mikrometry zamiast suwmiarek.
Jak tego unikać? Należy dobierać narzędzie pomiarowe do zakresu i charakteru mierzonego wymiaru. Suwmiarka sprawdza się najlepiej przy pomiarach w zakresie 0–150 mm lub 0–300 mm z dokładnością do 0,02 mm. Przy wymaganiach precyzyjniejszych warto sięgnąć po mikrometr lub komparator.
10. Brak regularnej kalibracji
Nawet najlepsza suwmiarka z czasem traci dokładność wskazań. Regularna kalibracja na wzorcach sprawdzianowych (płytkach wzorcowych) pozwala wykryć narastające błędy systematyczne. W środowisku przemysłowym narzędzia pomiarowe powinny być kalibrowane zgodnie z harmonogramem określonym w systemie zarządzania jakością (np. ISO 9001).
Jak tego unikać? Należy prowadzić ewidencję narzędzi pomiarowych i terminowo przeprowadzać kalibracje. W warunkach warsztatowych wystarczy regularne sprawdzanie zera i kontrola na kilku wzorcach o znanych wymiarach. Suwmiarki, których błąd przekracza wartość dopuszczalną, należy wycofać z użycia.
Podsumowanie – 10 zasad dokładnego pomiaru suwmiarką
- Czyść szczęki przed każdym pomiarem
- Sprawdzaj zero przed każdą sesją pomiarową
- Ustaw suwmiarkę prostopadle do mierzonego wymiaru
- Stosuj właściwą siłę docisku
- Odczytuj skalę prostopadle – unikaj paralaksy
- Mierz elementy w temperaturze otoczenia
- Przechowuj suwmiarkę w futerale, z dala od uszkodzeń
- Regularnie kalibruj narzędzie
- Dobierz odpowiednie narzędzie do zadania pomiarowego
- Ćwicz odczyt skali noniuszowej na wzorcach
Przestrzeganie powyższych zasad znacząco zwiększa wiarygodność wyników pomiarów i ogranicza ryzyko kosztownych błędów produkcyjnych. Pamiętaj, że precyzja pomiaru to nie tylko kwestia jakości narzędzia – przede wszystkim zależy od wiedzy i nawyków osoby, która je obsługuje. Inwestycja w szkolenie pracowników z zakresu metrologii warsztatowej zawsze przynosi wymierne korzyści w postaci lepszej jakości produkcji i redukcji braków.
